Редуктор РМ-500
Есть в наличии
50 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

Редуктор РМ-500 цилиндрический двухступенчатый горизонтальный крановый. Предназначен для использования в приводах грузоподъёмных машин (до 10 тонн), а также для увеличения крутящего момента и уменьшения частоты вращения в механизмах других машин.

Как и большинство цилиндрических редукторов, РМ-500 обладает высоким КПД (до 98%). Рассчитан на высокие нагрузки как постоянного, так и переменного типа и при этом имеет длительный срок эксплуатации.

В нашем интернет-магазине вы можете купить редуктор РМ-500 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
50000
Типоразмер (межосевое расстояние), мм
500
Частота вращения входного вала
1500
Передаточное отношение (число)
8.23
Масса
390
Передаточное отношение (число)
10.35
Передаточное отношение (число)
12.64
Передаточное отношение (число)
15.75
Передаточное отношение (число)
20.49
Передаточное отношение (число)
22.4
Передаточное отношение (число)
31.5
Передаточное отношение (число)
40.17
Передаточное отношение (число)
48.57
Категория размещения
1
Категория размещения
2
Категория размещения
3
Категория размещения
4
Количество ступеней (передач)
2
Тип
цилиндрический
Серия
РМ
Климатическое исполнение
У
Климатическое исполнение
Т
Исполнение конца выходного вала
Ц
Исполнение конца выходного вала
М
Исполнение конца выходного вала
К

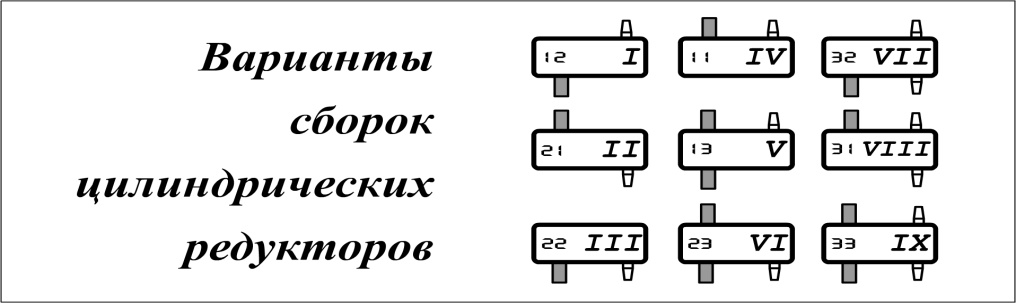

Вариант сборки
11
Вариант сборки
12
Вариант сборки
13
Вариант сборки
21
Вариант сборки
22
Вариант сборки
23
Вариант сборки
31
Вариант сборки
32
Вариант сборки
33

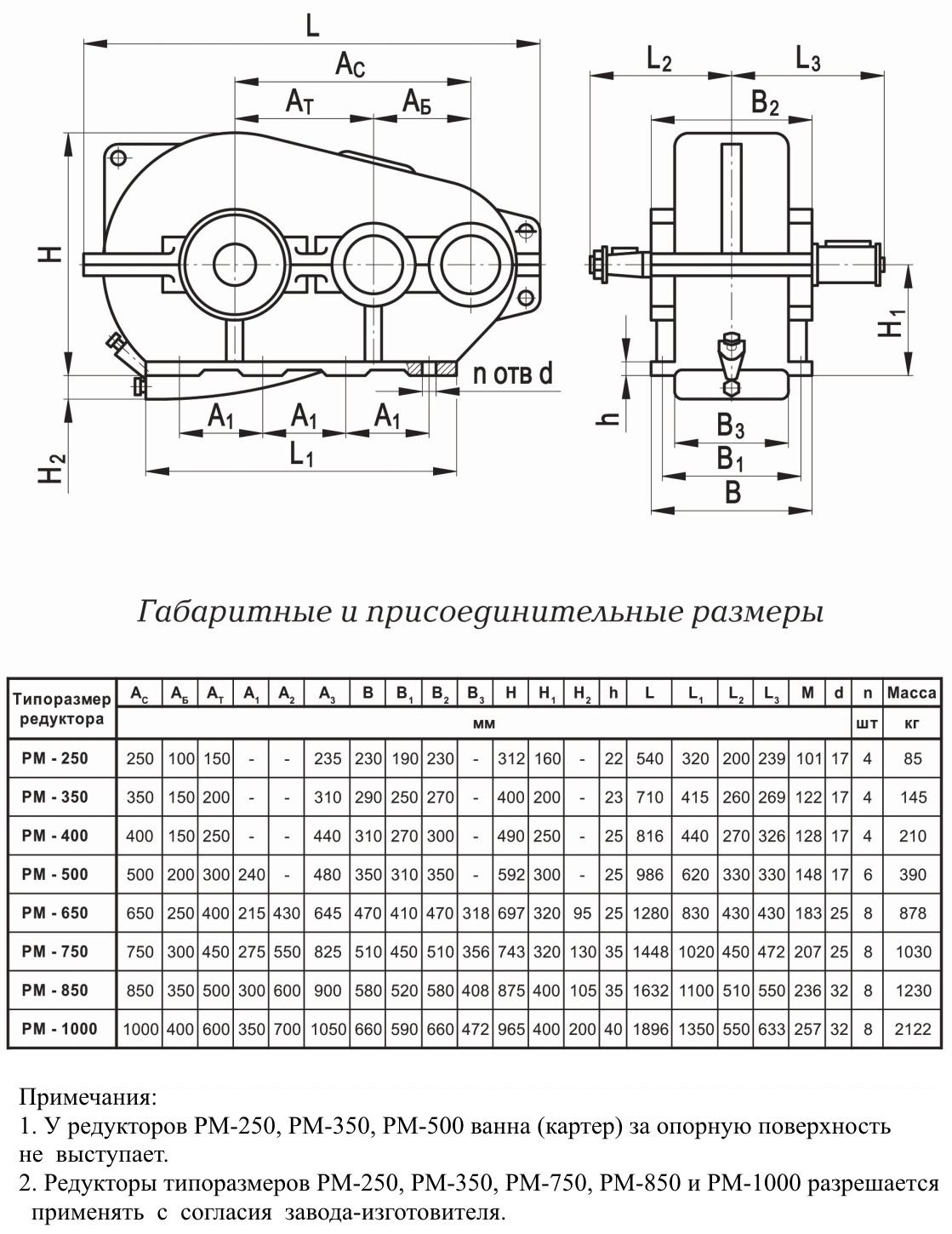

Габаритные и присоединительные размеры
Редуктор РМ-500 (чертеж)
Редуктор РМ-500 (чертеж)
Редуктор РМ-500 (чертеж)
Описание
Типоразмер редуктораACAБAТA1A2A3BB1B2B3HH1H2hLL1L2L3МdnМасса
ммшткг
РМ-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}50020030024048035031035059230025986620330330148176390

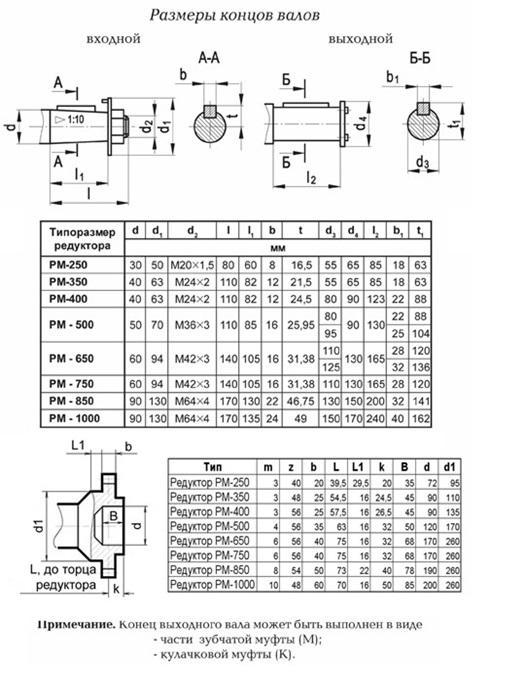

Типоразмер редуктораdd1d2ll1btd3d4l2b1t1
мм
РМ-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}5070М36×3110851225,9580901302288
9525104
Типоразмер редуктораmzbLL1kBdd1
мм
РМ-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}4563563163250120170

Конструктивные особенности и преимущества

Редуктор РМ-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} состоит из цилиндрической двухступенчатой передачи, заключенной в прочный чугунный корпус с крышкой на болтовом соединении. Двухступенчатая передача представлена в виде входного и выходного валов, на которые насажены зубчатые колеса с разной частотой зубьев для преобразования частоты вращения из быстрой в более медленную. Конструктивная особенность данного редуктора заключается в горизонтальном исполнении и несимметричном расположении зубчатых колес относительно опор. Цилиндрическая передача представляет собой стальные валы с зубчатыми косозубыми колесами и внешним эвольвентным зацеплением.

Редуктор имеет горизонтальное исполнение. Соединение редуктора с рабочими механизмами производится согласно {{variant-sborki}} варианту сборки — с параллельно расположенными осями и концами валов под элементы привода. Суммарное межосевое расстояние всех ступеней — {{tiporazmer}} мм. Для смазки редуктора используется масло в объеме 1,6 литра. Может использоваться в условиях {{klimaticheskoe-ispolnenie__text1}} климата с категорией размещения {{kategoriya-razmeshcheniya}} по ГОСТ 15150-69.

Условия работы

  • Редуктор рассчитан на повторно-кратковременную работу;
  • Поддерживает 4 режима работы: однонаправленную, реверсивную, постоянную и переменную;
  • Валы вращаются в любом направлении;
  • Частота вращения входного вала – не более 1500 об/мин;
  • Допускается к работе в {{klimaticheskoe-ispolnenie__text2}} климате по ГОСТ 15150-69.

Подготовка к работе и запуск

  1. Необходимо соблюдать условия хранения редуктора, до его установки. Рекомендуется держать редуктор в закрытом помещении, чтобы исключить попадание влаги и механические повреждения;
  2. Монтаж редуктора производится на подготовленную жесткую опору исключительно в вертикальном положении относительно его основания;
  3. Прежде чем запустить работу редуктора, необходимо провернуть его в холостую;
  4. Перед запуском редуктора необходимо залить смазочное масло.

Техническое обслуживание

  1. Масло в редукторе не должно нагреваться выше 80°C. Если вы обнаружили такую проблему, необходимо срочно остановить работу редуктора и устранить причину нагрева. Подшипники и места опирания тоже не должны слишком нагреваться.
  2. При долговременной эксплуатации редуктора уровень масла проверяется перед каждым запуском. При периодической или кратковременной работе уровень жидкости проверяется ежесменно.
  3. Исправный редуктор не должен издавать стуков и скрежета в процессе работы. При обнаружении посторонних шумов необходимо остановить работу редуктора и устранить причину неисправности.
  4. Необходимо соблюдать периодичность в замене смазочной жидкости. Замена масла в цилиндрическом редукторе производится каждые 1000-2000 часов работы.

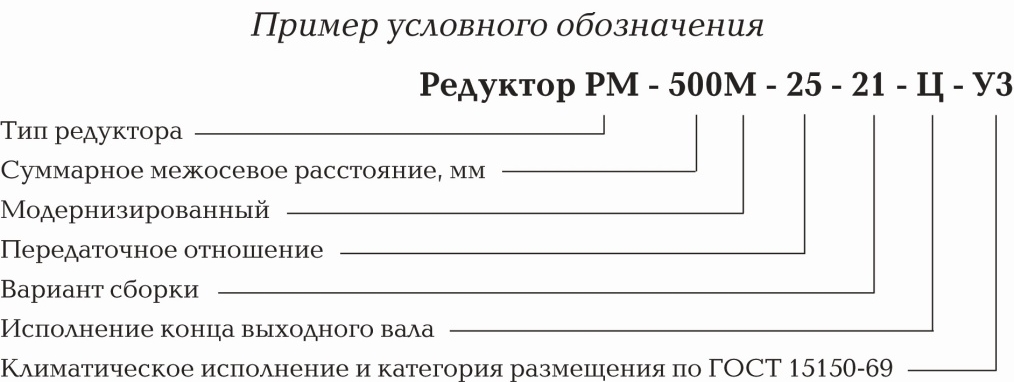

Условное обозначение редуктора

Редуктор РМ-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • РМ — серия редуктора;
  • {{tiporazmer}} — межосевое расстояние выходной ступени, мм;
  • {{peredatochnoe-otnoshenie}} — передаточное отношение;
  • {{variant-sborki}} — вариант сборки;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.
