Редуктор ц2у355-31,5-12ц

В наличии

320 000 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

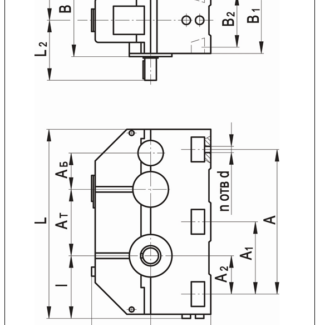

Условные обозначения

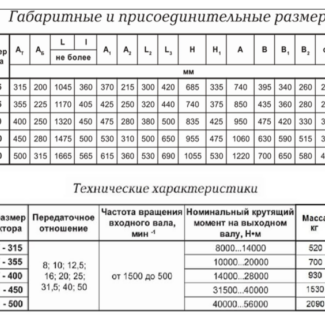

Типоразмер редуктора	А_W	L	_l1	l2	l3	l4	B	В₁	В₂	B3	B4	B5	B6	H	H1	H2	d
Типоразмер редуктора	мм
Ц2Н-355	200	565	137,5	370	237	490	225	180	290	258	110	140	90	432	212	22	22

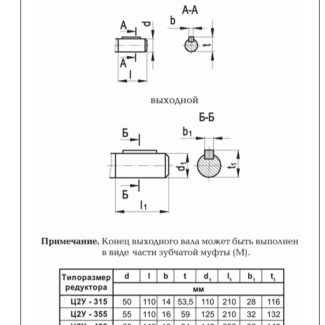

Типоразмер редуктора	Быстроходный вал					Тихоходный вал
Типоразмер редуктора	d6	t6	h6	b6	Применяемые подшипники	dT	tT	hT	bT	Применяемые подшипники
ЦОН-200	45	48,5	10	14	7610	70	74,5	10	20	7516

Расшифровка редуктора

Редуктор Ц2У355 31,5 12 ц, где:

Ц2У — серия редуктора;
355 — межосевое расстояние выходной ступени, (мм);
31,5 — передаточное отношение;
12 — вариант сборки;
Ц/К — исполнение входного/выходного валов;
У — климатическое исполнение;
3 — категория размещения по ГОСТ 15150-69.

Смазка редуктора

Для редукторов типа ЦОН заливка масла должна осуществляться через люк, находящийся в его крышке, а отработанное масло сливается через отверстие, имеющееся в нижней части корпуса, оно при этом закрыто резьбовой пробклй.

Для того, чтобы не допустить повышения давления при работе редуктора типа ЦОН, его внутренняя полость должна быть сообщена с атмосферой через отдушину в крышке люка.

Редуктор ЦОН-200-2,5-12 должен смазываться в масляной ванне, при этом само зацепление должно окунаться, а подшипники - путем разбрызгивания. Уровень масла редуктора всегда необходимо контролитровать, это можно осуществлять визуально через отверстие, которое закрывается пробкой. Перед тем, как осуществить пуск редуктора важно залить чистое профильтрованное масло до соответствующего маслянного отверстия.

ВАЖНО! Пуск редуктора без масла абсолютно категорически ЗАПРЕЩЕН!

Для произведения смазки редуктора типа ЦОН применяются трансмиссионные масла, имеющие вязкость от 15 до 20 Ст при температуре 100 градусов Цельсия. Когда редуктор ведет свою работу, температура масла не должна быть выше 70 градусов Цельсия, а температура окружающей среды должна быть в пределах 10-15 градусов Цельсия.

Важно отслеживать уровень масла в редукторе, который должен быть на уровне масломерного отверстия. первую смену масла рекомндовано произвести через 300 часов работы редуктора, а уже последующие можно производить каждые полгода.

Цена	320000
Передаточное отношение (число)	8
Частота вращения входного вала	1500
Номинальный крутящий момент на выходном валу	10000

нагрузка постоянная и переменная, одного направления и реверсивная;
работа длительная или с периодическими остановками, вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин.;
температура внешней среды от минус 40°C до плюс 50°С;
повышенная запыленность, неагрессивная среда;
климатические исполнения У, Т (для категории размещения 1...4) по ГОСТ 15150-69.

В рамках технического обслуживания редуктора Ц2У355 31,5 12 ц необходимо:

Регулярно производить осмотр, контроль нагрузки и плотность затяжки соединений. Также необходимо проверять уровень масла, по необходимости подливать смазочную жидкость и проверять на отсутствие течи.
Недопустимо самостоятельно разбирать и собирать редуктор. Если устройству потребуется ремонт, его должен производить специалист.
Вскрывать редуктор можно только после завершения гарантийного срока.
Недопустимо перегружать редуктор сверх меры.

В процессе эксплуатации и обслуживания редукторов Ц2У355 31,5 12 ц должны соблюдаться следующие правила:

заливку масла и слив отработанного масла из картера производить только при полной остановке редуктора;
соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
при разборке редукторов необходимо снять действие консольных нагрузок на концы валов;
при производстве ремонтных работ должны соблюдаться действующие правила по технике безопасности для такелажных, слесарных и сварочных работ.

Вы искали

320 000руб.

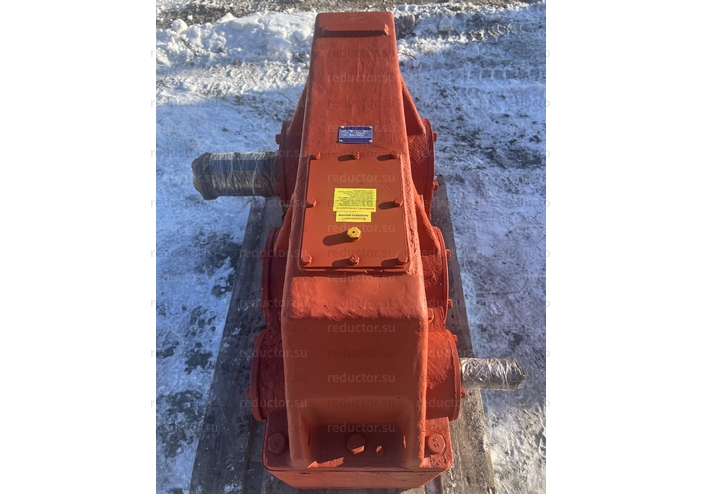

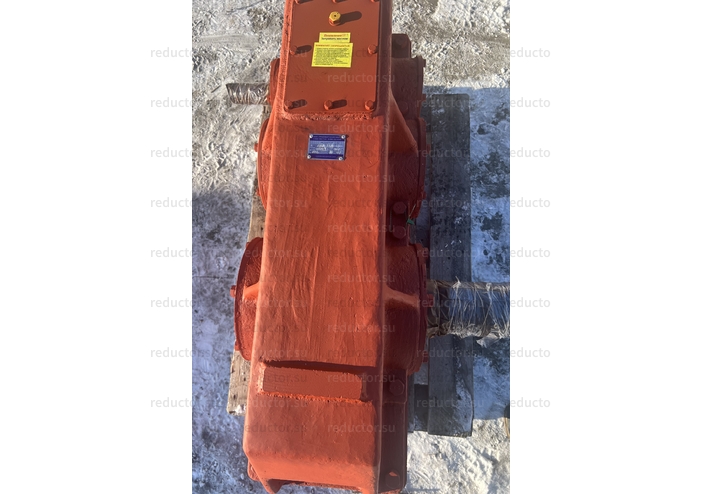

Редуктор ц2у355-31,5-12ц О товаре

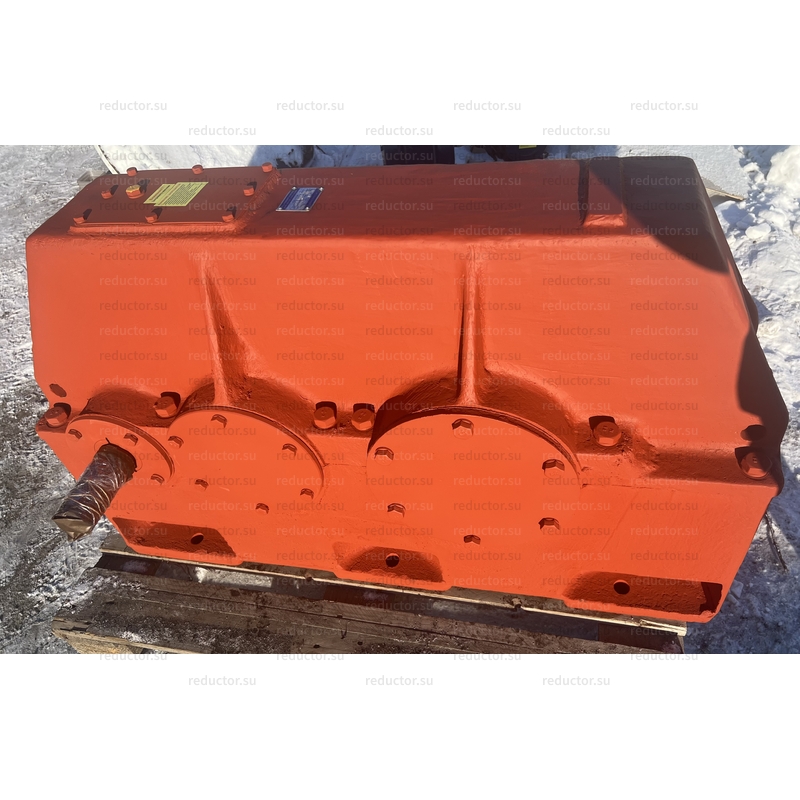

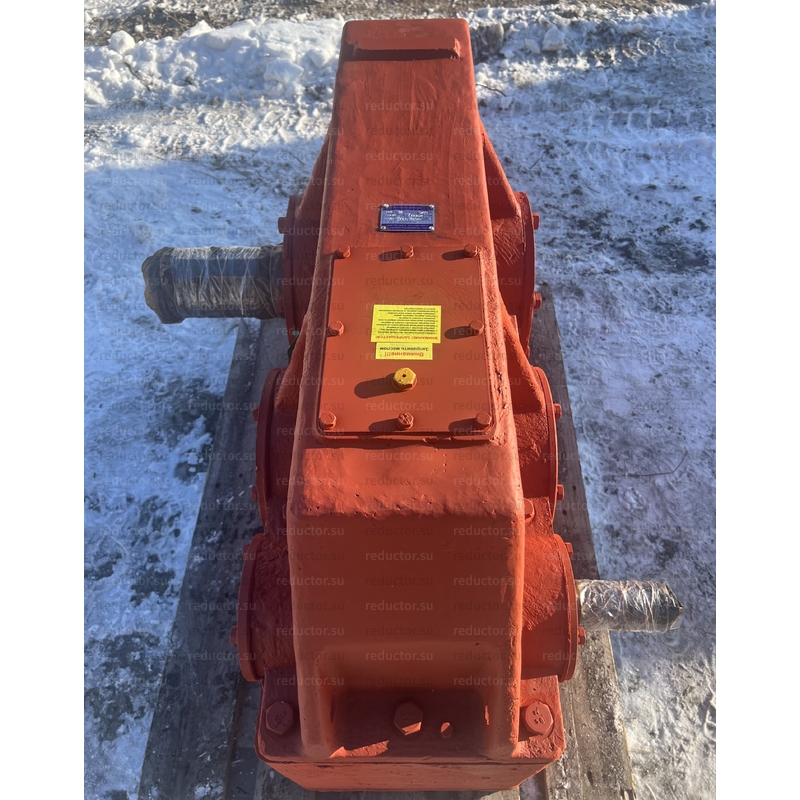

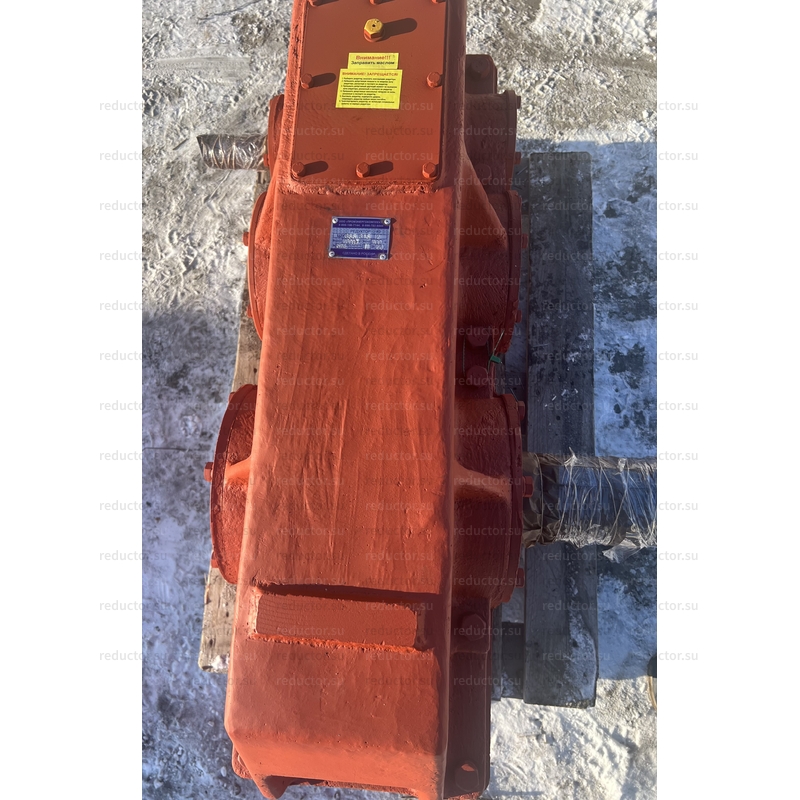

Цилиндрический двухступенчатый горизонтальный редуктор Ц2У-355 широко применяется в различных отраслях промышленности благодаря своим высоким показателям крутящих моментов и передаточных чисел. Этот агрегат служит для увеличения крутящего момента и снижения частоты вращения, что делает его идеальным решением для приводного оборудования общего назначения.

Редуктор Ц2У-355 используется в валковом оборудовании, мешалках, измельчителях, экструдерах и металлорежущих станках. Он подходит для постоянной и переменной нагрузки, работы с одним направлением и реверсивной нагрузкой, а также для вращения валов в любую сторону.

Основные технические характеристики редуктора Ц2У-355 включают:

Номинальное передаточное отношение от 8 до 50
Номинальный крутящий момент на тихоходном валу от 14 000 до 14 000 Н*м
Допустимую радиальную консольную нагрузку от 40 000 до 40 000 Н

Масса редуктора составляет не более 700 кг, а габаритные размеры — awб, awт, L, L1, L2, L3, L4, L5, L6, L7, B, B1, B3, B4.
