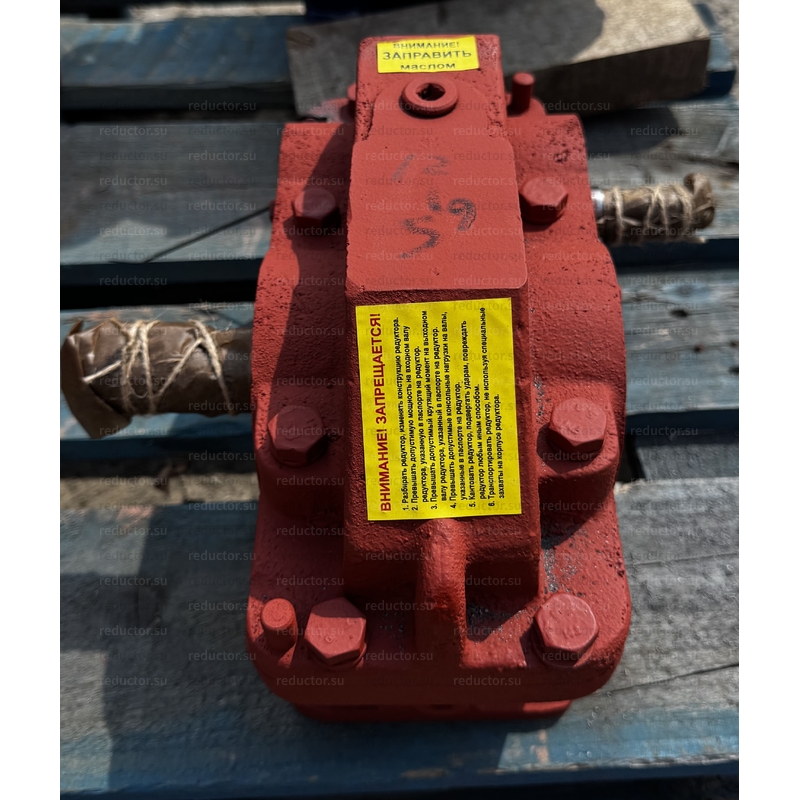

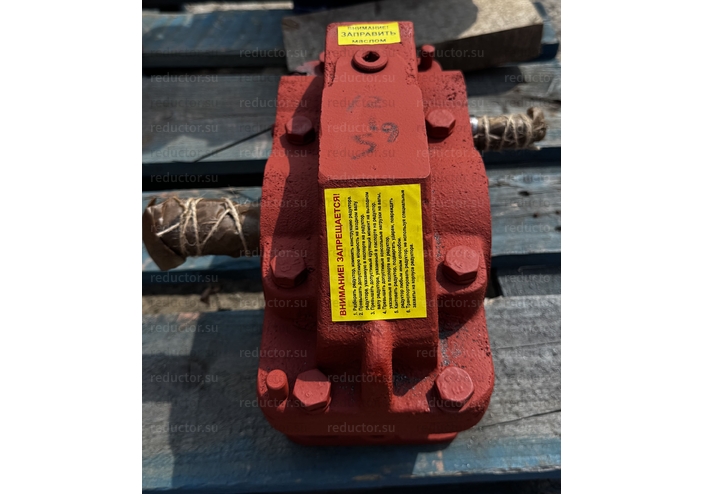

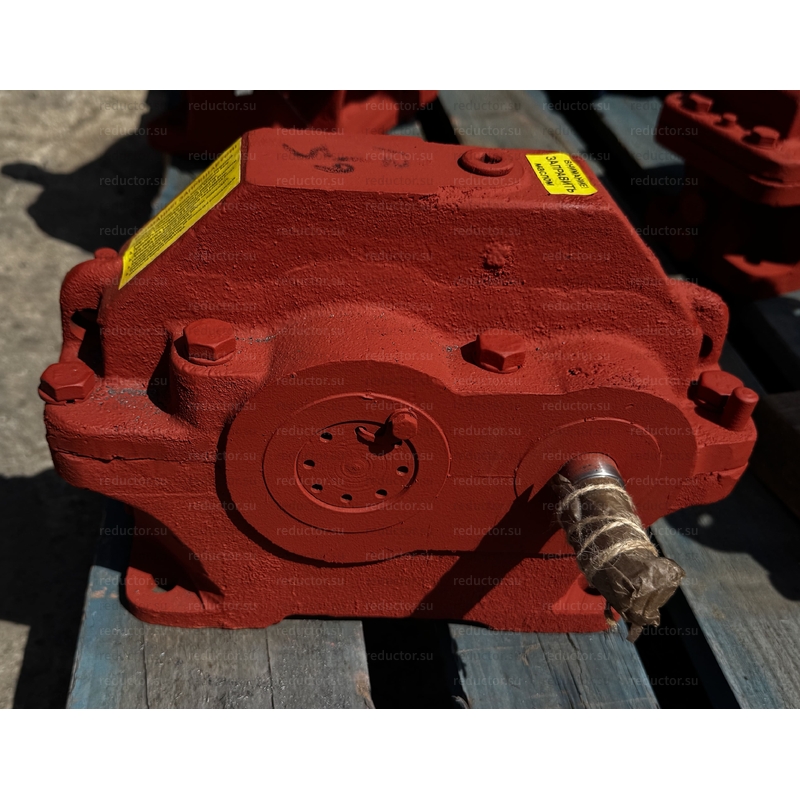

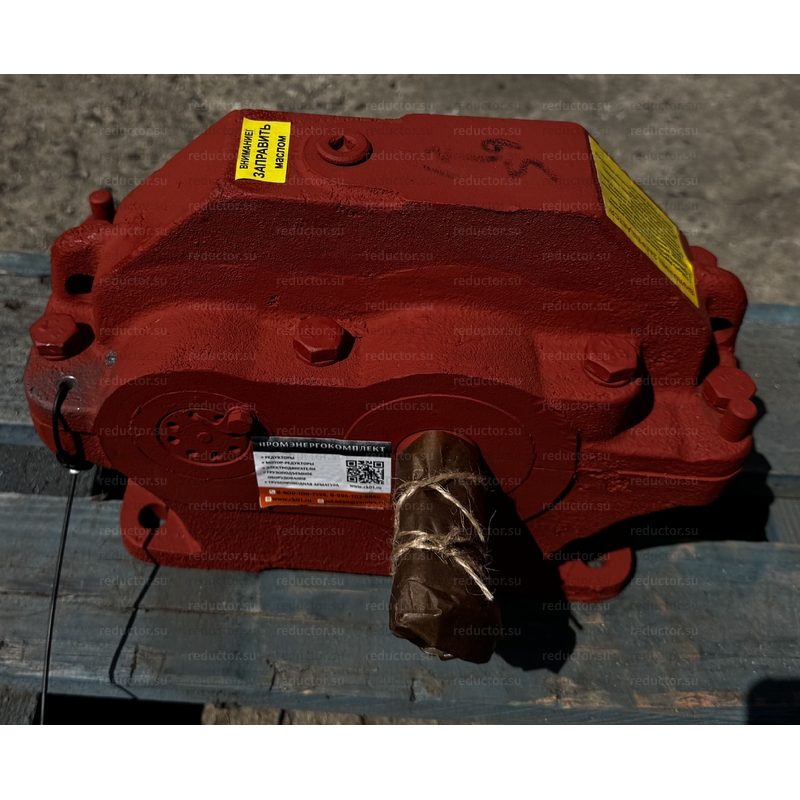

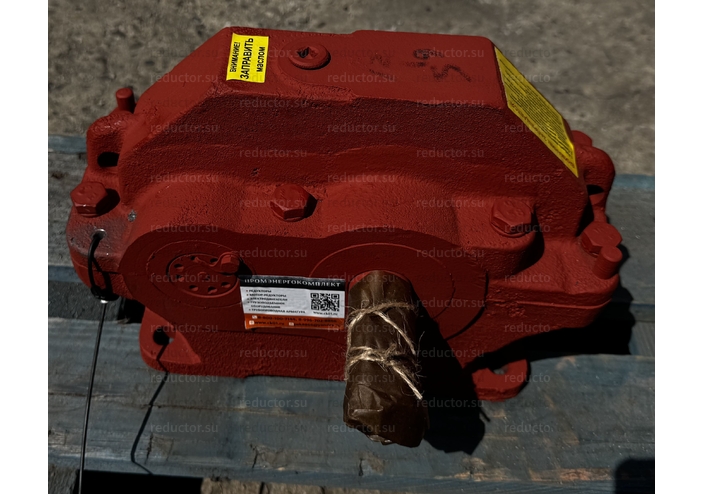

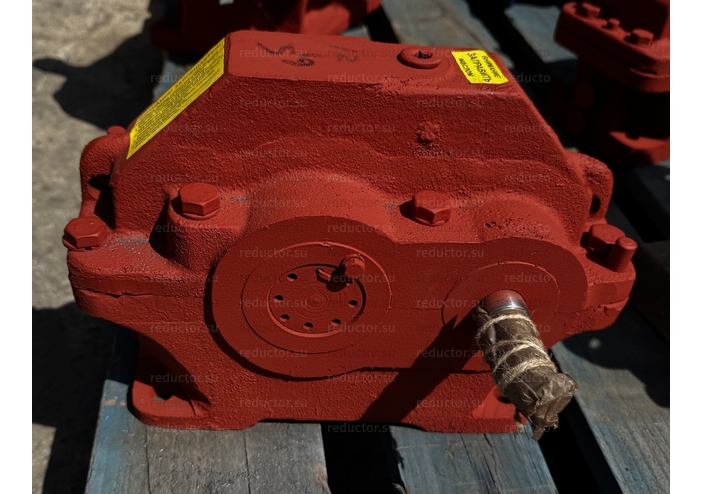

Редуктор 1ЦУ-100
    Есть в наличии
    14 000
    Получите наше коммерческое предложение прямо на телефон
    Выберите параметры редуктора перед покупкой

    Свяжитесь с нами, если у вас возникают какие-либо вопросы
    Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
    Технические характеристики
    Цена
    14000
    Вариант сборки
    11
    Вариант сборки
    12
    Вариант сборки
    13
    Вариант сборки
    21
    Вариант сборки
    22
    Вариант сборки
    23
    Вариант сборки
    31
    Вариант сборки
    32
    Вариант сборки
    33
    Серия
    1ЦУ
    Типоразмер (межосевое расстояние), мм
    100
    Климатическое исполнение
    Т
    Климатическое исполнение
    У
    Категория размещения
    1
    Категория размещения
    2
    Категория размещения
    3
    Категория размещения
    4
    Масса
    27
    Номинальный крутящий момент на выходном валу
    250
    Допускаемая радиальная консольная нагрузка на входном валу
    500
    Допускаемая радиальная консольная нагрузка на выходном валу
    2000
    Частота вращения входного вала
    1500
    Исполнение конца выходного вала
    К
    Тип
    цилиндрический
    Количество ступеней (передач)
    1
    Передаточное отношение (число)
    2
    Передаточное отношение (число)
    2.5
    Передаточное отношение (число)
    3.15
    Передаточное отношение (число)
    4
    Передаточное отношение (число)
    5
    Передаточное отношение (число)
    6.3
    Габаритные и присоединительные размеры
    Описание
    Типоразмер редуктораawAA1BB1HH1H2L1L2L3L4L5L6L7
    мм
    1ЦУ-10010022495132140112224221361553151328590265
    Типоразмер редуктораb1b2d1d2d3d4d5d6d7d8h1h2l1l2l3l4t1t2
    мм
    1ЦУ-1008102535M16x1,5М20х1,515M24x1,5404578425860804,05,0

    Конструктивные особенности и преимущества

    Цилиндрический редуктор 1ЦУ имеет одноступенчатую передачу, заключённую в общий корпус. Редуктор выполнен в узкой горизонтальной компоновке. Оси валов располагаются параллельно. Вращение валов допустимо в прямом и обратном направлении. Одноступенчатая передача представляет собой основные узлы цилиндрического редуктора – входной и выходной вал с насаженной шестерней. С двигателем и рабочей машиной редуктор соединяется с помощью муфт. При зацеплении быстроходного и тихоходного валов, крутящий момент преобразуется, и частота вращения на выходе составляет 250 об/мин.

    Редуктор 1ЦУ с межосевым расстоянием 100 мм весит 27 кг, заливается маслом в объеме 1 литра. Устройство представлено в 11/12/13/21/22/23/31/32/33 вариантах сборки с параллельно расположенными осями, и симметричным выходным валом.

    Условия работы

    • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
    • Длительность работы: повторно-кратковременная с периодическими остановками, непрерывная;
    • Частотность вращения валов: не более 1500 об/мин;
    • Направленность вращения валов: в любую сторону;
    • Климатическая особенность: умеренный/тропический, с незначительной запыленностью и влажностью;
    • Категория размещения: 1/2/3/4 согласно ГОСТУ 15150-69.

    Подготовка к работе и запуск

    Обратите внимание! До монтажа и запуска редуктор должен храниться в закрытом помещении, защищенный от влаги и повреждений. Перед эксплуатацией редуктор необходимо проверить на исправность и правильность монтажа, сделав контрольный запуск двигателя вхолостую без каких-либо нагрузок. Работа редуктора не допустима без смазочной жидкости даже в холостом режиме.

    1. Подготовка устройства к монтажу:
      • Необходимо полностью распаковать редуктор, удалив с его корпуса весь упаковочный материал;
      • Протираем корпус редуктора от пыли и грязи при помощи специальных очистителей для металлических поверхностей;
      • Избавляемся от заводской консервационной смазки при помощи растворителей, например с этим хорошо справятся бензин или керосин;
      • Отдельно обезжириваем посадочные и установочные поверхности при помощи тех же растворителей.
    2. Монтаж и соединение устройства:
      • Подготовленный к монтажу редуктор, устанавливается на жесткое основание;
      • Места крепления надежно фиксируются при помощи болтовых соединений классом прочности не ниже 5.8 по ГОСТ 1739.4-87;
      • Налаживается соединение выходных валов с приводом и рабочей машиной;
      • При монтаже обязательно предусматривается свободный доступ к смотровой крышке для контроля и залива смазочной жидкости;
      • Через специальное отверстие в крышке редуктора залить смазочную жидкость до верхней отметки масломерной иглы. В редукторы, у которых отсутствует риска, масло заливается до уровня контрольной пробки.
    3. Контрольная проверка перед запуском:
      • Проверяем наличие свободного доступа к смотровой крышке;
      • Проверяем затяжку болтовых соединений. Если болты недостаточно затянуты, обязательно подтяните их до упора;
      • Запускаем двигатель без нагрузки на выходной вал редуктора, чтобы проверить исправность работы и правильность соединений.

    Обратите внимание! При пробном запуске в первые 30 минут работы нагрузка редуктора не должна превышать 25% номинальной. Если редуктор работает исправно: не издает громких шумов и стука, его корпус не нагревается более чем на 70 °С – он полностью готов к эксплуатации.

    Техническое обслуживание

    Первые часы работы редуктора:

    1. После первых 2-ух часов непрерывной работы, необходимо обязательно отрегулировать подшипники редуктора;
    2. В течение первых 1-2 смен необходимо произвести замену смазочной жидкости, чтобы слить металлическую стружку от приработки зубчатых колес.

    Обратите внимание! Заливать и менять масло в редукторе можно ТОЛЬКО после завершения работы устройства.

    Для корректной работы редуктора в ходе его эксплуатации необходимо проводить регулярное обслуживание в виде ежесменного ЕО и периодических ТО-1 и ТО-2.

    В рамках ежесменных ЕО проводится:

    1. Проверка уровня масла, по необходимости – смена или долив жидкости;
    2. Проверка редуктора на отсутствие течи масла, по необходимости – прочистка отдушины;
    3. Проверка наличия шума, по необходимости – остановить работу редуктора, выявить причину неисправности и устранить ее до очередного запуска.

    Проверка в рамках периодических ТО-1 и ТО-2:

    1. Через каждую 1 000 часов (≈ 3 месяца) необходимо контролировать качество и уровень масла, по необходимости – произвести дозаливку или фильтрацию жидкости (не грубее 65 мкм);
    2. Через каждые 2 000 часов (≈ 6 месяцев) необходимо проверять затяжку болтовых соединений, по необходимости – отрегулировать подшипники;
    3. Когда ресурс передач редуктора будет выработан на 80%, необходимо произвести диагностику техсостояния шестерни и подшипников, по необходимости – заменить изношенные узлы.

    Условное обозначение редуктора

    Редуктор 1ЦУ-100-4-12-К-У-3, где:

    • 1ЦУ – серия редуктора;
    • 100 – межосевое расстояние выходной ступени, мм;
    • 4 – передаточное отношение;
    • 12 – вариант сборки;
    • К – исполнение конца выходного вала;
    • У – климатическое исполнение;
    • 3 – категория размещения по ГОСТ 15150-69.
