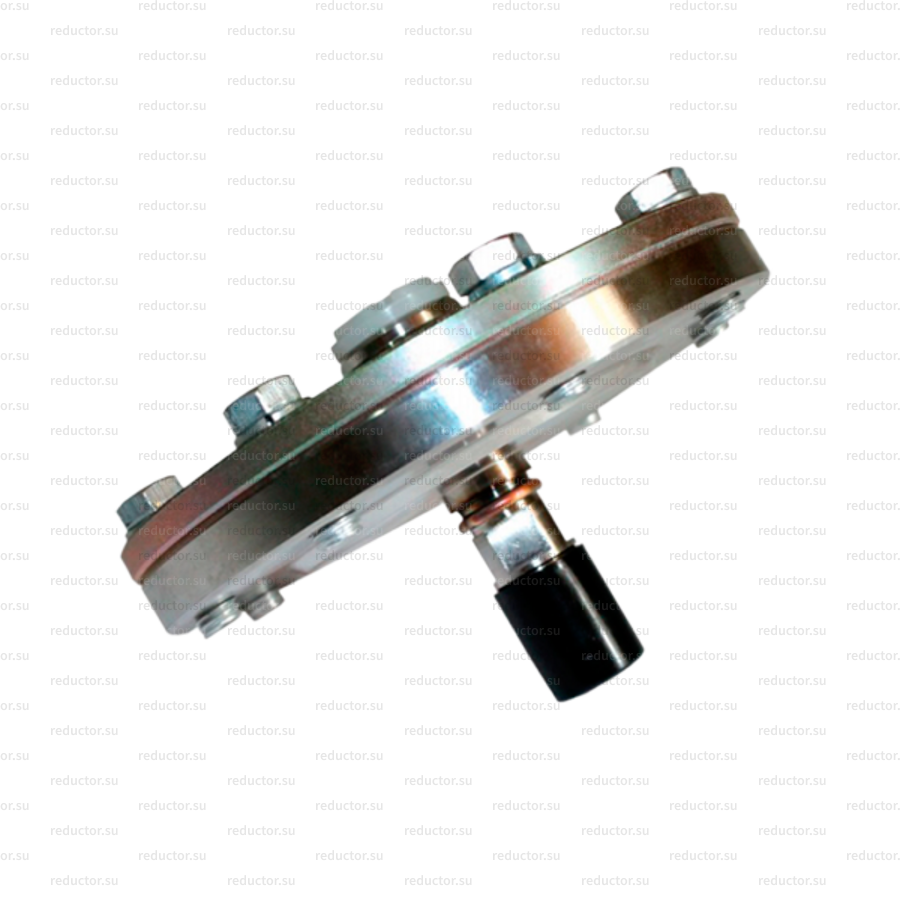

Разделители предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.
Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав ЦТКА.302656.008.
Разделители применимы в составе таких измерительных устройств, как: датчики давления, манометры, мановакуумметры, преобразователи давления.
В нашем интернет-магазине вы можете купить разделители сред мембранные РМ по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.
Разделители применимы в составе таких измерительных устройств, как: датчики давления, манометры, мановакуумметры, преобразователи давления. Так же применимы и в других измерительных устройствах, у которых параметры чувствительного элемента соответствуют следующим данным.
Модель разделителя |
Верхний предел измерений давлений устройства комплектуемого разделителем, MПa (кгс/cм2 ) |
*Объем упругого чувствительного элемента не более, см3 |
Изменение объема чувствительного элемента, заполняемого жидкостью под действием максимального давления не более, см3 |
Внутренний объем разделителя, заполняемый разделительной жидкостью, cм³ |
РМ 5319 СМ |
0,025-2,5 (0,25-25) |
20 |
0,25 |
0,8 |
РМ 5319 С |
40 |
1,0 |
20,6 |
РМ 5319 |

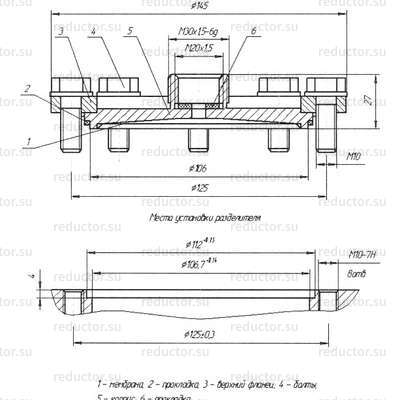

РМ 5320 С |
РМ 5320 |
РМ 5321 С |
4-60 (40-600) |
20 |
0,5 |
6 |
РМ 5321 |

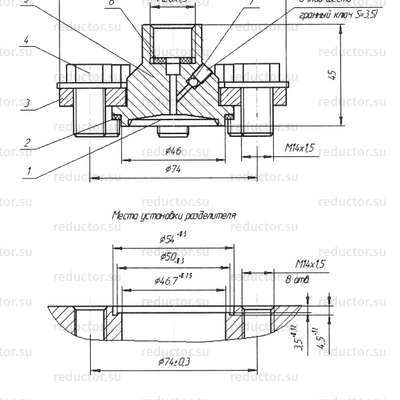

РМ 5322 С |

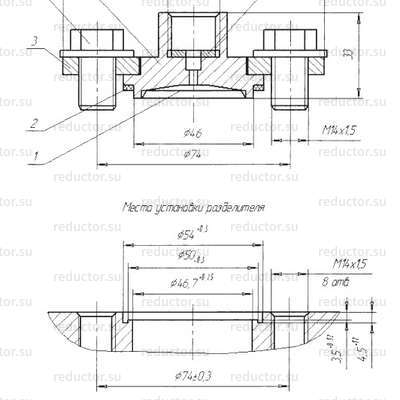

РМ 5322 |
Примечание: *Разделитель сред будет работоспособен и с большими значениями объема чувствительного элемента измерительного устройства, чем указанные в таблице. Но при этом значительно возрастет дополнительная погрешность измерительного устройства с разделителем при отклонении температуры окружающего воздуха и рабочей среды от температуры 25 °С.
Изменение объема камеры модели РМ 5319 СМ не менее 0,25 cм3; РМ 5319 С, РМ 5320 С, РМ 5319, РМ 5320 – не менее 1 cм3 при изменении давления на 0,002 МПa (0,02 кгс/cм2). Изменение объема камеры разделителей моделей РМ 5321 С, РМ 5322 С, РМ 5321, РМ 5322 – не менее 0,5 cм3 при изменении давления на 0,08 МПа (0,8 кгс/cм2).
Под камерой разделителя понимается пространство, ограниченное мембраной разделителя и его корпусом.
Дополнительная погрешность измерения, вносимая разделителями, не должна превышать % нормирующего значения, указанного в таблице 2. Но следует также учитывать, что на дополнительную погрешность измерения, существенное влияние оказывает качество заполнения полости разделителя и чувствительного элемента измерительного прибора. То есть при наличии во внутренних полостях разделителя и чувствительного элемента воздушных пробок дополнительная погрешность возрастет из-за разности плотности заполняемой жидкости и воздуха, а также разных коэффициентов температурного расширения.
Наименование измерительного преобразователя |
Верхний предел измерений, МПа (кгс/cм²) |
А, % нормирующего значения |
Вакуумметр, мановакуумметр |
Все пределы |
1 |
Манометр |
0,025; 0,04; 0,06 (0,25; 0,4; 0,6) |
0,1;0,16 (1; 1,6) |
0,5 |
0,25; 0,4; 0,6; 1,0; 1,6; 2,5 (2,5; 4; 6; 10; 16; 25) |
0,3 C1 |
10; 16; 25; 40; 60 (100; 160; 250; 400; 600) |
0,5 C1 |
4; 6 (40; 60) |
C1 |
Датчики давления |
Все пределы |
0,5 |
Дополнительная погрешность вакуумметров и мановакуумметров с разделителями соответствует требованиям таблице 2 при вакуумметрическом давлении не более (Рб0,01 МПа) или ((Pб-0,1) кгс/cм2), где Рб — давление воздуха, окружающего измерительное устройство.
Температура измеряемой среды на входе разделителя должна быть от минус 40 до плюс 200 °С.
Разделители всегда применяются с соединительным рукавом, если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства.
Разделители должны работать при температуре окружающей среды от минус 30 до плюс 60 °С. Относительная влажность (95 ± 3) % при 35 °С и более низких температурах без конденсации влаги.
Масса разделителей не более:
- 1,3 кг для моделей РМ 5319 СМ; РМ 5320 С; РМ 5320;
- 1,6 кг для моделей РМ 5321 С; РМ 5321;
- 1 кг для моделей РМ 5322 С; РМ 5322;
- 3 кг для моделей РМ 5319 С; РМ 5319.
Структура условного обозначения разделителей
РМХ A B C D E РХ ШХ, где:
- РМХ — Разделители мембранные РМ 5319, РМ 5320, РМ 5321, РМ 5322 имеют технические характеристики и исполнения такие же, как и разделители РМ 5319С, РМ 5320С, РМ 5321С, РМ 5322С. Их отличия заключаются в отсутствии специализированного канала для заполнения разделительной жидкостью.
- A — Модель:«РМ 5319 СМ»; «РМ 5319 С»; «РМ 5319»; «РМ 5320 С»; «РМ 5320»; «РМ 5321 С»; «РМ 5321»; «РМ 5322 С»; «РМ 5322»
- B — «01» — исполнение с дополнительной фторопластовой мембраной; «02» — исполнение с нижним фланцем из стали 45
- C — «Ø10» — исполнение для вязких сред
- D — «G1/2» — исполнение с трубной резьбой на фланце
- E — «Ор» — коррозионностойкое исполнение
- РХ — Рукав соединительный (длина 2 м; 2,5 м; 3 м; 3,5 м; 4 м; 4,5 м; 5 м)
- ШХ — Штуцер для заполнения (количество — по требованию)

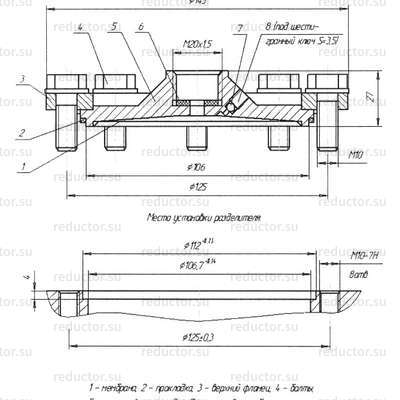

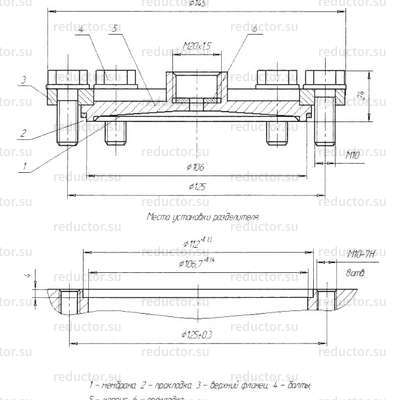

Модель разделителя |
Нижний фланец разделителя |
Присоединительные размеры на объект |
Материал |

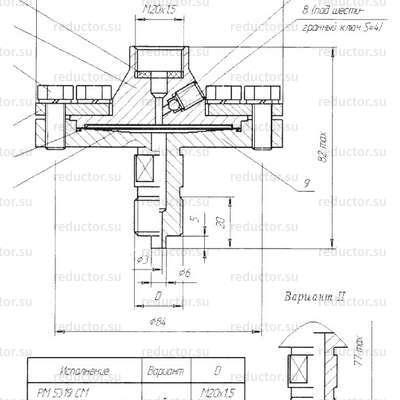

*РМ 5319 СМ |
М20х1,5 |
Сталь 12Х18Н10Т ГОСТ 5949-75 |
*РМ 5319 СМ-01 |
*РМ 5319 СМ-G1/2 |
«G1/2» |
*РМ 5319 CМ-01-G1/2 |
*РМ 5319 СМ-Ø10 |
М20х1,5; отв. Ø10 мм |
Сталь 12Х18Н10Т ГОСТ 5949-75 |
*РМ 5319 СМ-01-Ø10 |

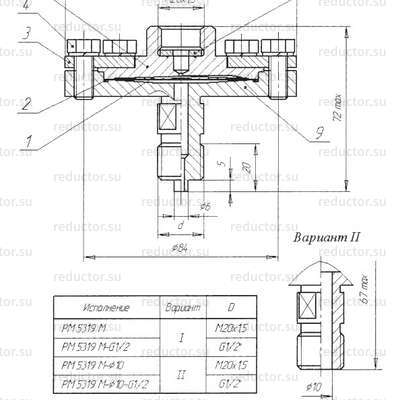

РМ 5319 М-01-Ø10 |
*РМ 5319 СМ-Ø10-G1/2 |
«G1/2»; отв. Ø10мм |
Сталь 12Х18Н10Т ГОСТ 5949-75 |
РМ 5319 М-Ø10-G1/2 |
*РМ 5319 СМ-01-Ø10-G1/2 |
РМ 5319 М-01-Ø10-G1/2 |
РМ 5319 СМ-02 |
М20х1,5 |
Сталь 45 ГОСТ 1050-88 + покрытие Ц.9Хр. |
РМ 5319 М-02 |
РМ 5319 СМ-02-G1/2 |
«G1/2» |
РМ 5319 М-02-G1/2 |
РМ 5319 СМ-02-Ø10 |
М20х1,5; отв. Ø10мм |
РМ 5319 М-02-Ø10 |
РМ 5319 СМ-02-Ø10-G1/2 |
«G1/2»; отв. Ø10мм |
РМ 5319 М-02-Ø10-G1/2 |

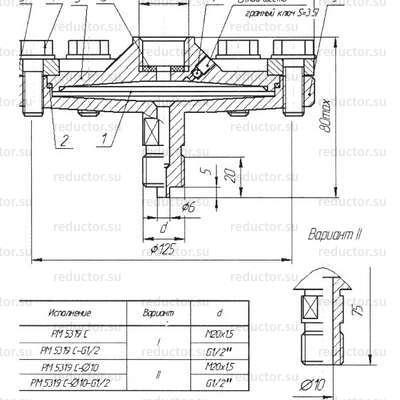

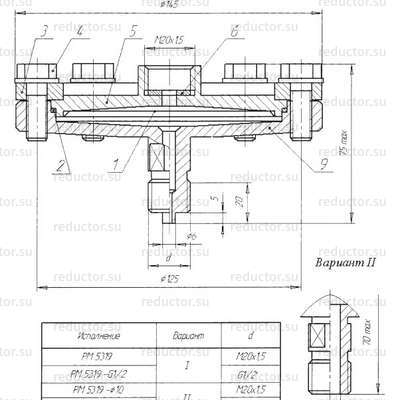

*РМ 5319 С |
М20х1,5 |
Сталь 12Х18Н10Т ГОСТ 5949-75 |
РМ 5319 |
*РМ 5319 С-01 |
РМ 5319-01 |
*РМ 5319 С-G1/2 |
«G1/2» |
РМ 5319-G1/2 |
*РМ 5319 C-01-G1/2 |
РМ 5319-01-G1/2 |
*РМ 5319 С-Ø10 |
М20х1,5; отв. Ø10 мм |
Сталь 12Х18Н10Т ГОСТ 5949-75 |
РМ 5319-Ø10 |
*РМ 5319 С-01-Ø10 |
РМ 5319-01-Ø10 |
*РМ 5319 С-Ø10-G1/2 |
«G1/2»; отв. Ø10мм |
Сталь 12Х18Н10Т ГОСТ 5949-75 |
РМ 5319-Ø10-G1/2 |
*РМ 5319 С-01-Ø10-G1/2 |
РМ 5319-01-Ø10-G1/2 |
РМ 5319 С-02 |
М20х1,5 |
Сталь 45 ГОСТ 1050-88 + покрытие Ц.9Хр. |
РМ 5319-02 |
РМ 5319 С-02-G1/2 |
«G1/2» |
РМ 5319-02-G1/2 |
РМ 5319 С-02-Ø10 |
М20х1,5; отв. Ø10мм |
РМ 5319-02-Ø10 |
РМ 5319 С-02-Ø10-G1/2 |
«G1/2»; отв. Ø10мм |
РМ 5319-02-Ø10-G1/2 |

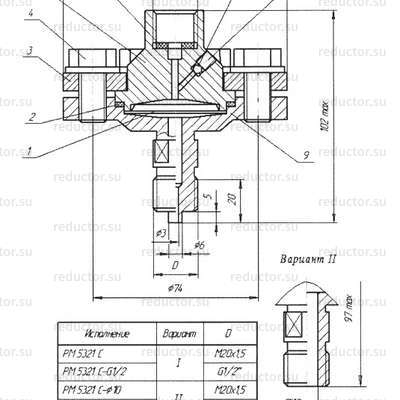

*РМ 5321 С |
М20х1,5 |
Сталь 12Х18Н10Т ГОСТ 5949-75 |

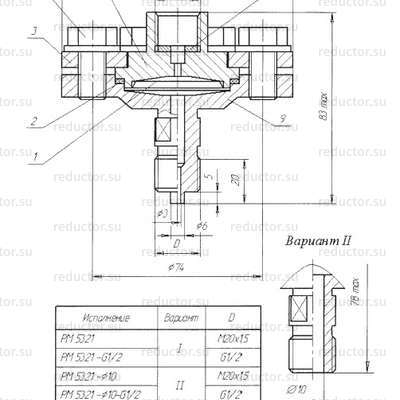

РМ 5321 |
*РМ 5321 С-01 |
РМ 5321-01 |
*РМ 5321 С-G1/2 |
«G1/2» |
РМ 5321-G1/2 |
*РМ 5321 С-01-G1/2 |
РМ 5321-01-G1/2 |
*РМ 5321 С-Ø10 |
М20х1,5; отв. Ø10мм |
РМ 5321-Ø10 |
*РМ 5321 С-01-Ø10 |
РМ 5321-01-Ø10 |
*РМ 5321 С-Ø10-G1/2 |
«G1/2»; отв.Ø10мм |
Сталь 12Х18Н10Т ГОСТ 5949-75 |
РМ 5321-Ø10-G1/2 |
*РМ 5321 C-01-Ø10-G1/2 |
РМ 5321-01-Ø10-G1/2 |
РМ 5321 С-02 |
М20х1,5 |
Сталь 45 ГОСТ 1050-88 + покрытие Ц.9Хр. |
РМ 5321-02 |
РМ 5321 С-02-G1/2 |
«G1/2» |
РМ 5321-02-G1/2 |
РМ 5321 С-02-Ø10 |
М20х1,5; отв. Ø10мм |
РМ 5321-02-Ø10 |
РМ 5321 С-02-Ø10-G1/2 |
«G1/2»; отв. Ø10мм |
РМ 5321-02-Ø10-G1/2 |
Модели разделителей изготавливаются также с кодом — «Ор» (все детали, контактирующие с окружающей средой, выполнены из коррозионностойкой стали 12Х18Н10Т).
Модели разделителей с кодом — 01 комплектуются дополнительной фторопластовой мембраной.
Оформление заказа
При заказе необходимо указать:
- Наименование
- Условное обозначение
- Обозначение ТУ
Пример заказа
Разделитель мембранный РМ, модель 5319С с резьбой М20х1,5 с нижним фланцем из стали 45, для мазута и других вязких сред, с соединительным рукавом длиной 2 метра, с одним штуцером для заполнения:
- «Разделитель РМ5319С-02- 10-Р2м-Ш1 ТУ 4212-128-00227471-2007»
