Преобразователи избыточного давления ПД-Р предназначены для пропорционального преобразования избыточного давления жидких и газообразных сред в стандартный выходной сигнал постоянного тока.
Используются в системах централизованного контроля и управления технологическими процессами на объектах электро-, тепло-, водо-, нефте и газоснабжения; на объектах ЖКХ, в локальных системах автоматизации насосного, компрессорного и т. п. оборудования.
В нашем интернет-магазине вы можете купить преобразователи избыточного давления ПД-Р по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.
Основные технические характеристики
| Верхний предел измерений, МПа |
0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40 |
| Выходной сигнал, мА |
4 — 20 |
| Предел допускаемой основной погрешности, % |
± 0,25; ± 0,5; ± 1,0 |
| Напряжение питания, В |
24+6-15 |
| Нагрузочное сопротивление, Ом |
от 0,1 до 500 |
| Потребляемая мощность, В•А, не более |
1,0 |
| Климатическое исполнение |
УХЛ 3.1 Но для работы при температуре от минус 10 °С до плюс 80 °С и относительной влажности 95% при 35 °С и более низких температурах без конденсации влаги. |
| Температура измеряемой среды |
от минус 20 °С до плюс 150 °С Если температура превышает плюс 80 °С, то подключать преобразователи необходимо с применением охлаждающего радиатора или импульсной трубки. |
| Степень защиты |
IP65 |
| Интервал между поверками |
2 года |
| Гарантийный срок эксплуатации |
1,5 года |
| Масса, кг, не более |
0,2 |
Структура условного обозначения преобразователей
Преобразователь давления ПД-Р-A-B-C-D-E, где
- A — Верхний предел измерения с указанием единицы измерения;
- B — Предел допускаемой основной погрешности: ±0,25 — «0,25»; ±0,5 — «0,5»; ±1,0 — «1,0»;
- C — Присоединительная резьба: М12×1,5 — «М12»; М20×1,5 — «М20»; G1/2” — «G1/2»; G1/4” — «G1/4»;

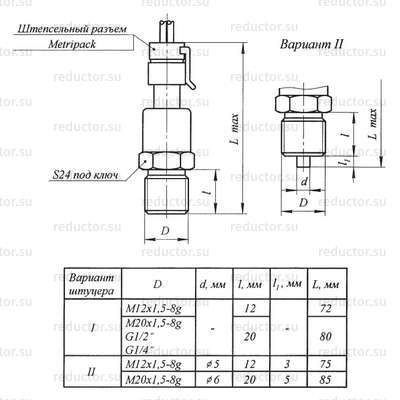

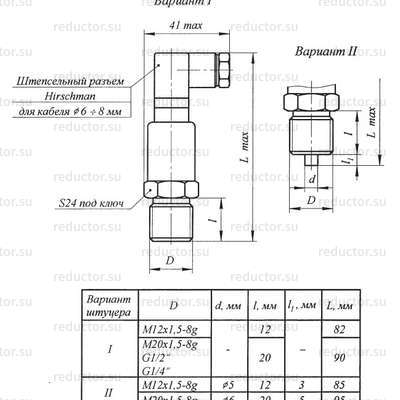

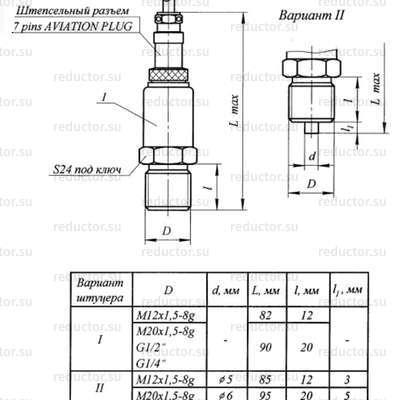

- D — Тип штепсельного разъема: «1» — Hirschman (рисунок 1); «2» — Metripack (рисунок 2); «3» — 7 pins AVIATION PLUG (рисунок 3);
- E — Вариант штуцера: «2» — вариант II.
Оформление заказа
При заказе необходимо указать:
- Условное обозначение (составляется по схеме, приведенной ниже).
- Обозначение ТУ (ТУ4212-133-00227471-2008).
Пример заказа
Преобразователь избыточного давления ПД-Р с верхним пределом измерения 0,6 МПа, с пределом допускаемой основной погрешности ±0,5%, с присоединительной резьбой М20х1,5, с типом штепсельного разъема HirSchman, с вариантом штуцера II:
- «Преобразователи избыточного давления ПД-Р-0,6МПа-0,5-М20-1-II-ТУ 4212-133-00227471-2008».
Преобразователь избыточного давления ПД-Р с верхним пределом измерения 2,5 мПа, с пределом допускаемой основной погрешности ±1,0%, с присоединительной резьбой G1/2, с типом штепсельного разъема Metripack, с вариантом штуцера I:
- «Преобразователи избыточного давления ПД-Р-2,5МПа-1,0-G1/2-2-I–ТУ 4212-133-00227471-2008».
