Преобразователи ЭП-Ех предназначены для преобразования унифицированного непрерывного сигнала постоянного тока в унифицированный пропорциональный пневматический непрерывный сигнал.

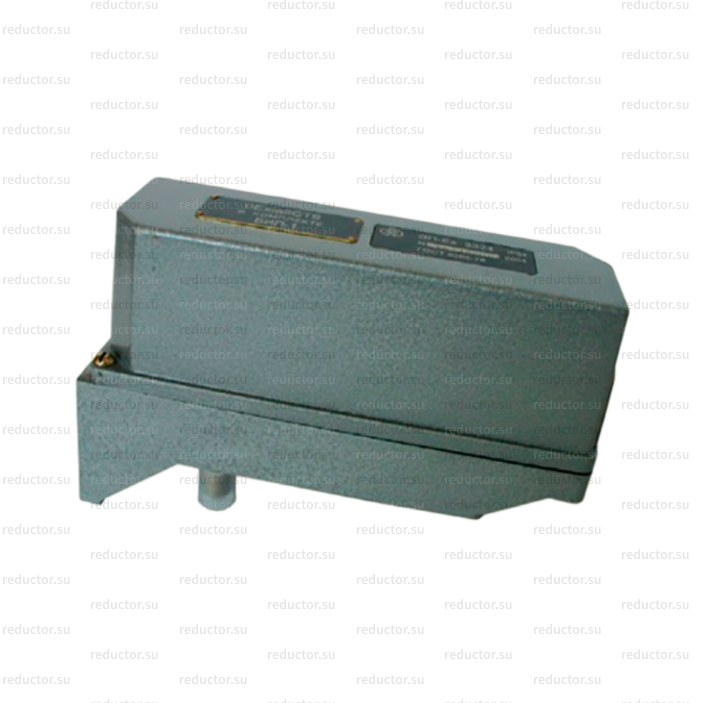

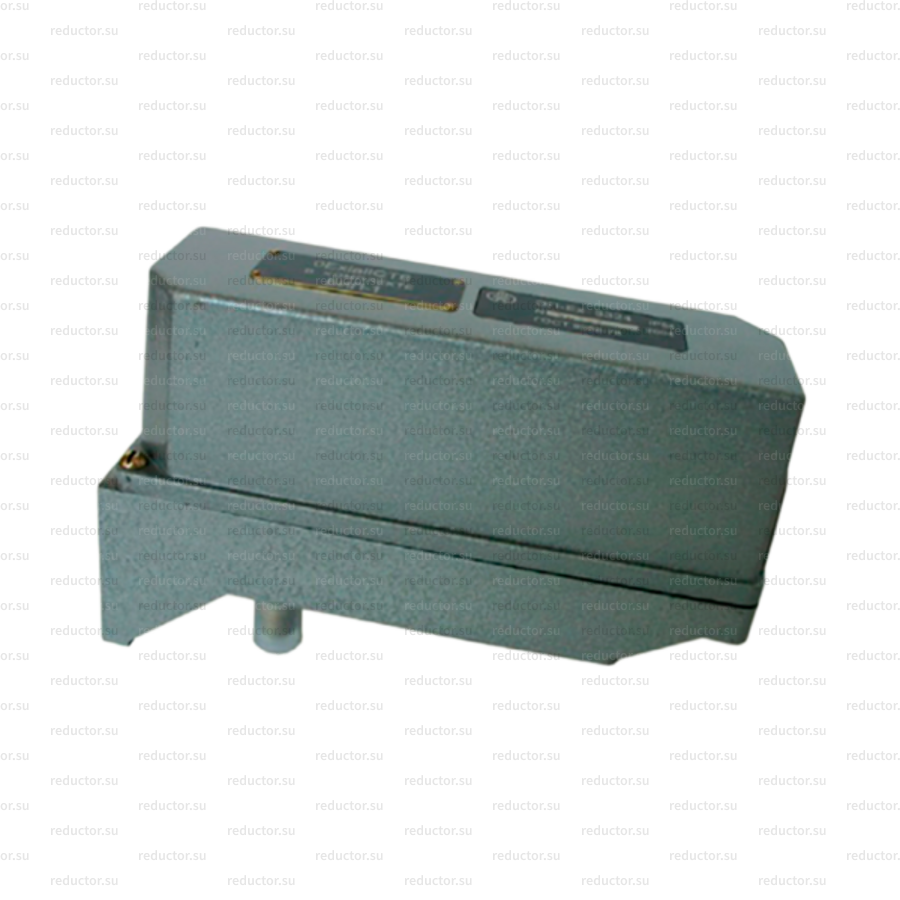

Преобразователь состоит из блока преобразователя электропневматического ЭП-Ех и барьера искрозащиты пассивного БИП-1.
Блок преобразователя имеет маркировку взрывозащиты «0ExiaIICT6X» в комплекте с БИП-1”, соответствует требованиям ГОСТ 22782.5-78 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Преобразователь имеет коррозионностойкое исполнение ЭП-Ех-Ор, предназначенное для эксплуатации в среде, содержащей до 10 мг/м³ сероводорода или сернистого ангидрида и в аварийных ситуациях ( в течение 3-4 часов) — до 100 мг/м³ сероводорода или сернистого ангидрида до 200 мг/м³.
В нашем интернет-магазине вы можете купить преобразователи ЭП-Ех по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.
Основные технические характеристики
Диапазон изменения входного сигнала постоянного тока 0-5; 0-20 или 4-20 мА. Входное сопротивление блока преобразователя при температуре (20±5)°С в зависимости от входных сигналов не более:
- (580±30) Ом — для входного сигнала 0-5 мА;
- (115±15) Ом — для входных сигналов 0-20 и 4-20 мА.
Выходной сигнал пневматический аналоговый 20-100 кПа. Предел допускаемой основной погрешности, в процентах от номинального диапазона изменения выходного сигнала 80 кПа, не более ± 1%.
Номинальное значение давления воздуха питания 140 кПа. Для подготовки воздуха питания блока преобразователя рекомендуется использовать фильтр стабилизатор давления воздуха ФСДВ.
Расход воздуха питания в установившемся режиме не более 1,25 л/мин.
Преобразователи комплектуются монтажными частями, обеспечивающими:
- крепление на стене, на трубе, на щите:
- штуцерное соединение типа 00-01-1, 00-02-2, 00-03-3, 00-04-3 по ГОСТ 25165-82.
Климатические исполнения:
- У1 — но для работы при температуре от минус 50 до плюс 50 °С и относительной влажности до 80% при 35°С;
- Т2 — но для работы при температуре от минус 50 до плюс 50 °С и относительной влажности до 100% при 35°С;
Масса не более 1,3 кг.
Оформление заказа
При заказе необходимо указать:
- Наименование;
- Условное обозначение (составляется по структурной схеме, приведенной ниже);
- Обозначение ТУ.
Пример заказа
ЭП-Ех пылеводозащищенного исполнения с входным сигналом 0,5 мА климатического исполнения У1 без барьера БИП-1:
- «Преобразователь электропневматический ЭП-Ех-1324 ТУ 25-2472.0070-89».
ЭП-Ех в коррозионностойком исполнении с входным сигналом 4-20 мА климатического исполнения У1 с барьером БИП-1:
- «Преобразователь электропневматический ЭП-Ех-Ор-3334 ТУ 25-2472.0070-89 с барьером БИП -1»
Условное обозначение
ЭП-Ех-A-B-C-D-E, где
- A — «Ор» — для преобразователей в коррозионно-стойком исполнении (кроме экспортного и тропического исполнений)
- B — Входной сигнал: «1» — 0-0-5мА; «2» — 0-0-20 мА; «3» — 4-20 мА;
- C — Класс точности: «3» — 1,0;
- D — Исполнение по устойчивости к окружающей среде: «2» — пылеводозащищённое; «3» — коррозионностойкое;
- E — Климатическое исполнение: «4» — У1; «5» — У1(экспорт); «6» — Т2 (тропическое).
