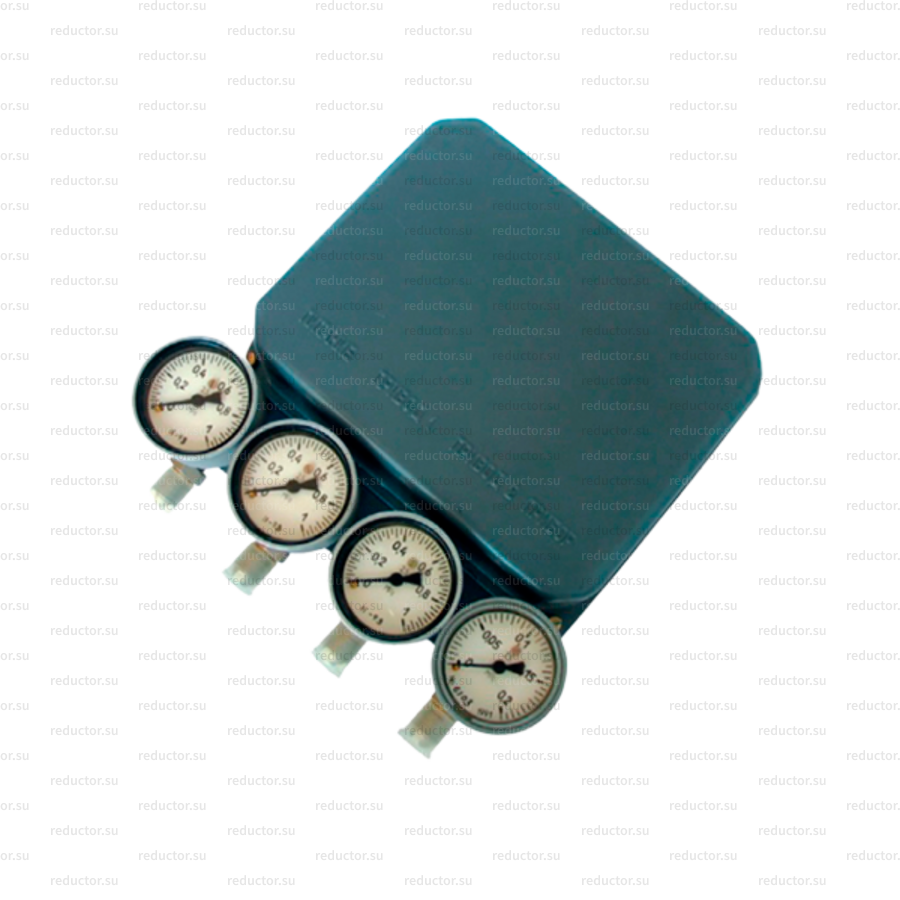

Позиционеры пневматические ПП предназначены для уменьшения рассогласования хода и повышения быстродействия пневматических поршневых и мембранных исполнительных механизмов путем введения обратной связи по положению выходного штока исполнительных механизмов.
Позиционеры являются комплектующими изделиями для исполнительных механизмов: пневматические позиционеры одностороннего действия для мембранных исполнительных механизмов прямого и обратного хода, пневматические позиционеры двустороннего действия — для поршневых исполнительных механизмов.
В нашем интернет-магазине вы можете купить позиционеры пневматические ПП по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

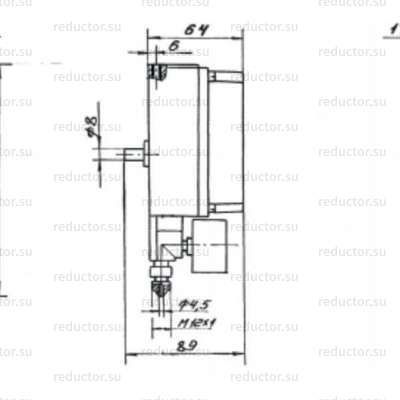

Основные технические характеристики
| Наименование параметра |
Позиционер пневматический |
| одностороннего действия ПП-1 |
двустороннего действия ПП-2 |
| Входной (управляющий) сигнал, кПа |
20—100 |
20—100 |
| Давление питания, кПа |
250, 400, 600-630 |
400, 600-630 |
| Условный ход выходного штока исполнительного механизма, мм |
|
|
| ПП-1.25 |
4; 6; 10; 16; 25 |
|
| ПП-1.100 |
25; 40; 60; 100 |
|
| ПП-2.25 |
|
10; 16; 25 |
| ПП-2.100 |
|
25; 40; 60; 100 |
| Пределы допускаемой основной погрешности, % |
±1 |
±1 |
| Расход воздуха в установившемся режиме не более, м3 /ч: |
|
|
| при давлении питания 250 кПа |
0,6 |
– |
| 400 кПа |
0,8 |
1,0 |
| 600-630 кПа |
1,2 |
1,5 |
| Расход воздуха в переходном режиме не более, м3 /ч: |
|
|
| при давлении питания 250 кПа |
9,1 |
– |
| 400 кПа |
13 |
13 |
| 600-630 кПа |
19 |
19 |
| Климатическое исполнение |
— У1, но для работы при температуре от минус 50 до плюс 60 °С,
— Т1 по ГОСТ 15150-69
|
— У1, но для работы при температуре от минус 50 до плюс 60 °С,
— Т1 по ГОСТ 15150-69
|
| Масса, кг |
2,0 |
2,2 |
Примечание — Для подготовки воздуха питания позиционеров рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.
Структура обозначения позиционеров
Позиционер ПП-A-B-C-D-E, где
- ПП — Тип изделия;
- A — Назначение: 1 — одностороннего действия; 2 — двустороннего действия;
- B — Пределы настройки условного хода выходного элемента механизма: «25» — до 25 мм, «100» — от 25 до 100 мм, «90» — для поворотных исполнительных механизмов;
- C — Порядковый номер монтажного комплекта;
- D — Давление воздуха питания: 250 кПа; 400 кПа; 630 кПа;
- E — Климатическое исполнение: «У1» — обычное исполнение; «Т1» — тропическое.
Типы механизмов, комплектуемых позиционерами
| Модификация и типоразмер |
Тип комплектуемого механизма |
Конструкция стойки |
| диаметр заделки мембраны, мм |
условный ход выходного элемента, мм |
вид действия |
| ПП-1.25.1** |
160 |
4, 6, 10, 16, 25 |
Прямой и обратный |
Литая |
| ПП-1.25.2 |
200 |
6, 10, 16, 25 |
Прямой и обратный |
Литая |
| 250 |
10, 16, 25 |
| 400 |
25 |
Прямой |
ДАЗ* |
| ПП-1.25.3 |
320 |
16, 25 |
Прямой |
Литая |
| ПП-1.25.4 |
320 |
16, 25 |
Обратный |
Литая |
| ПП-1.25.5 |
200 |
6, 10, 16 |
Прямой и обратный |
Сварная |
| 250 |
16 |
| ПП-1.25.6 |
320 |
16 |
Обратный |
Сварная |
| 400 |
25 |
| ПП-1.25.14 |
250 |
25 |
Прямой |
Шестигранник или круг |
| ПП-1.100.2 |
250 |
40 |
Обратный |
Литая |
| ПП-1.100.4 |
320 |
40, 60 |
Прямой и обратный |
Литая |
| 400 |
25 |
Обратный |
ДАЗ |
| ПП-1.100.5 |
250 |
25, 40 |
Прямой и обратный |
Сварная |
| ПП-1.100.6 |
320 |
25 |
Прямой и обратный |
Сварная |
| 320 |
40, 60 |
Обратный |
| 400 |
25 |
Прямой |
| 400; 500 |
40 |
Прямой и обратный |
| ПП-1.100.7 |
320 |
40 |
Прямой |
Сварная |
| ПП-1.100.8 |
250 |
40 |
Прямой |
Литая |
| 400, 500 |
40, 60 |
Прямой и обратный |
ДАЗ |
| ПП-1.100.9 |
320, 400, 500 |
60 |
Прямой |
Сварная |
| ПП-1.100.10 |
400, 500 |
100 |
Прямой и обратный |
Свараня |
| ПП-1.100.11 |
400, 500 |
60 |
Обратный |
Сварная |
| ПП-1.100.14 |
250 |
40, 60 |
Прямой |
Шестигранник или круг |
* — стойка конструкции Дунаевецкого арматурного завода (ДАЗ)
** — Последняя цифра в обозначении типоразмера соответствует порядковому номеру монтажного комплекта
| Модификация и типоразмер |
Тип комплектуемого механизма |
| ПП-2.25.12 |
Поршневые механизмы с условным ходом выходного элемента от 10 до 25 мм, в том числе поворотные механизмы ФЦ 99 |
| ПП-2.100.13 |
Поршневые механизмы с условным ходом выходного элемента от 25 до 100 мм |
| ПП-1.90.18 |
Поворотные механизмы с углом поворота 90% одностороннего действия |
| ПП-2.90.19 |
Поворотные механизмы с углом поворота 90% двустороннего действия |
Оформление заказа
При заказе необходимо указать:
- Наименование;
- Условное обозначение;
- Обозначение ТУ.
Пример заказа
Позиционеры одностороннего действия, предел настройки условного хода выходного элемента механизма до 25 мм, порядковый номер монтажного комплекта — 3, давление воздуха питания 630 кПа:
- «ГСП. Позиционер пневматический ПП-1.25.3.630 кПа ТУ 25-7333.036-90».
