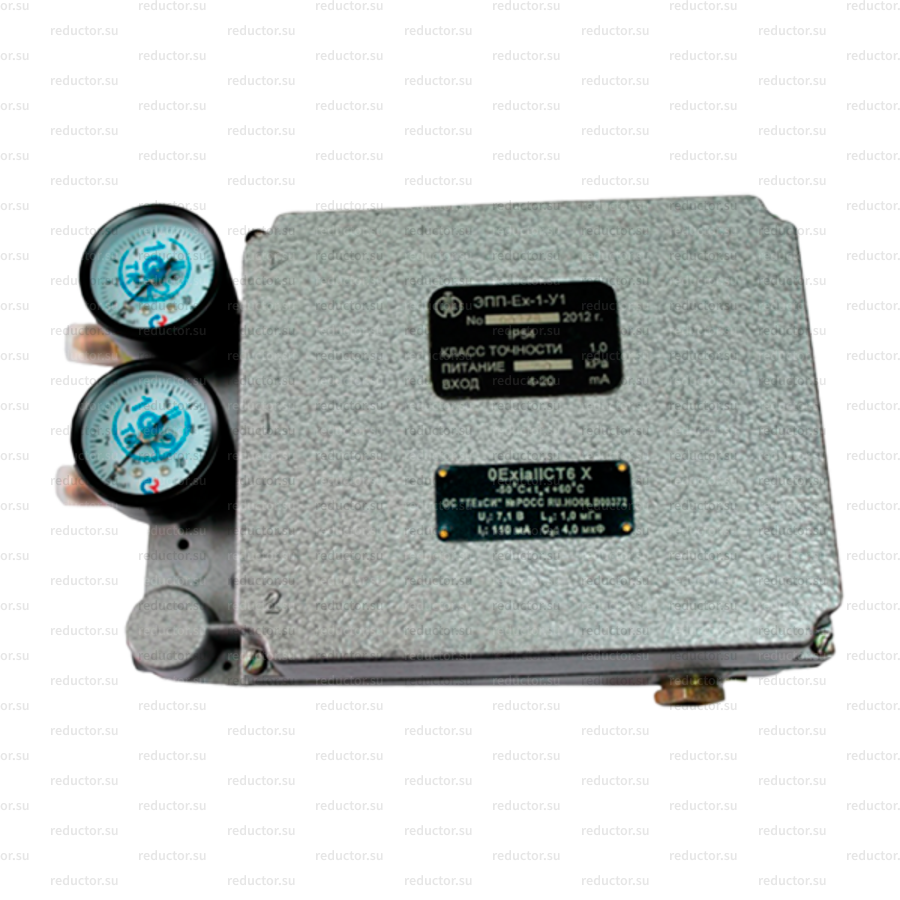

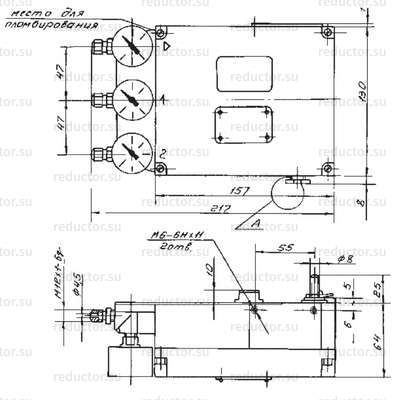

Позиционеры электропневматические ЭПП

Позиционеры электропневматические ЭПП, предназначены для уменьшения рассогласования хода и повышения быстродействия поршневых возвратно-поступательных и поворотных пневматических исполнительных механизмов одно - и двустороннего действия и мембранных пневматических исполнительных механизмов путем введения жесткой обратной связи по положению выходного звена исполнительного механизма.

Для установки во взрывоопасных зонах позиционеры должны работать в комплекте с барьером искрозащиты пассивным БИП-1 (в дальнейшем – барьер БИП-1), обеспечивающим искробезопасность входной цепи и устанавливаемым вне взрывоопасной зоны.

Позиционеры имеют уровень взрывозащиты «особовзрывобезопасный» с видом взрывозащиты «искробезопасная электрическая цепь» и маркировку взрывозащиты «0ExiaIICT6X» в комплекте с БИП-1, соответствуют требованиям ГОСТ 22782.5-78 и предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно требованиям главы 7.3 ПУЭ и других нормативных документов, определяющих применение электрооборудования во взрывоопасных зонах.

Позиционеры не имеют самостоятельного применения, являются комплектующими изделиями для исполнительных механизмов.

В нашем интернет-магазине вы можете купить позиционеры электропневматические ЭПП по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Исполнения позиционеров

• по стойкости к механическим воздействиям — виброустойчивое и вибропрочное с группой исполнения N3 по ГОСТ Р 52931-2008;
• по защищенности от воздействия окружающей среды — вводное устройство и оболочка позиционера электропневматического имеют степень защиты IР54 по ГОСТ 14254-80;
• по защищенности от воздействия окружающей среды позиционеры электропневматические ЭПП-“Ор” — коррозионностойкие и предназначены для эксплуатации в среде, содержащей до 10 мг/м³ сероводорода и (или) сернистого ангидрида, и в аварийных ситуациях (в течение 3–4 часов) — до 100 мг/м³ сероводорода и (или) сернистого ангидрида до 200 мг/м³;
• по устойчивости к воздействию температуры и влажности окружающего воздуха электропневматические позиционеры соответствуют климатическому исполнению У1 по ГОСТ 15150-69, группы исполнения Д3 по ГОСТ Р 52931-2008, но для работы при температуре от минус 50 до плюс 60 ° С и относительной влажности 95% при 35 ° С; для поставки в районы с тропическим климатом — климатическому исполнению Т2 по ГОСТ 15150-69, но для работы при температуре от минус 25 до плюс 60 ° С и относительной влажности 100% при 35 ° С.

Основные технические характеристики

Диапазон изменения входного электрического сигнала постоянного тока: для барьера БИП-1: 0–5; 0–20; 4–20 мА; для электропневмопозиционера: 0–5; 0–20; 4–20 мА.

Диапазон изменения входного электрического сигнала постоянного тока, поступающего от искробезопасных выходов барьера БИП-1: 0–5; 0–20; 4–20 мА.

Входное сопротивление в зависимости от диапазона изменения входного сигнала не более: 580±30 Ом — для диапазона входного сигнала 0–5 мА; 115±15 Ом — для диапазонов входных сигналов 0–20; 4–20 мА.

Давление воздуха питания электропневмопозиционера 250, 400, 600-630 кПа.

Допускаемое отклонение давления воздуха питания от номинального значения ±10%.

Классы загрязненности воздуха питания — 1 или 3 класса по ГОСТ 17433-80.

Допускается содержание сероводорода в воздухе питания электропневмопозиционеров ЭПП-«Ор» до 10 мг/м³ и (или) сернистого ангидрида до 10 мг/м³.

Для подготовки воздуха питания электропневматических позиционеров рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.

Позиционеры возвратно-поступательным движением выходного вала исполнительного механизма обеспечивают условный ход исполнительного механизма, соответствующий ряду 10; 16; 25; 40; 60; 100 мм.

Электропнематические позиционеры для поворотных исполнительных механизмов имеют угол поворота выходного вала 90°.

Класс точности ± 1,0.

Предел допускаемой основной погрешности, выраженной в процентах от величины условного хода, не должен превышать ± 1,0.

Расход воздуха питания в установившемся режиме согласно таблице.

Максимальный расход воздуха на выходе позиционера в переходном режиме при давлении воздуха питания 400 кПа — 18 м³/ч.

Масса позиционеров (без учета монтажных деталей) не более:

1. одностороннего действия — 2,3 кг;
2. двустороннего действия — 2,5 кг.

Структура условного обозначения позиционера

Позиционер электропневматический ЭПП-A-B-C-D-E-F-G, где

• ЭПП — Тип позиционера;
• A — «Ор» — для позиционеров в коррозионностойком исполнении, кроме «У1Э», «Т2»;
• B — «1» — одностороннего действия; «2» — двустороннего действия;
• C — «90» — для поворотных исполнительных механизмов;
• D — Входные сигналы: 0-5 мА; 0-20 мА; 4-20 мА;
• E — Давление питания: 250 кПа; 400 кПа; 600-630 кПа;

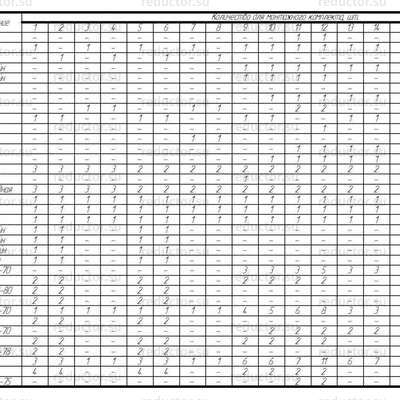

• F — Обозначение монтажного комплекта;
• G — Климатическое исполнение: «У1» — обычное; «У1Э» — экспортное; «Т2» — тропическое.

*ППХ — исполнительный механизм прямого действия

**ОПХ — исполнительный механизм обратного действия

***ДАЗ — конструкция стойки Дунаевецкого арматурного завода

Примечание:

При отсутствии указания в заказе позиционеры одностороннего действия поставляются настроенными на прямой ход.

Пример заказа

Позиционер ЭПП одностороннего действия, диапазон входного сигнала 0-20 мА, давление питания 400 кПа (4,0 кгс/см²), для МИМ-400-ППХ, условный ход выходного элемента 60 мм, климатическое исполнение У1 (экспорт), настроенный на обратный ход:

• «ГСП. Позиционер ЭПП-1.0-20мА.400кПа.12.У1Э ТУ 311-022-7471.030-93 с обратным ходом».
