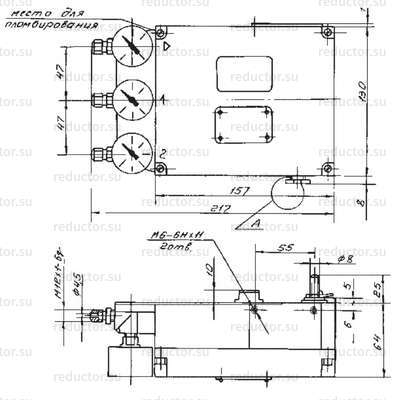

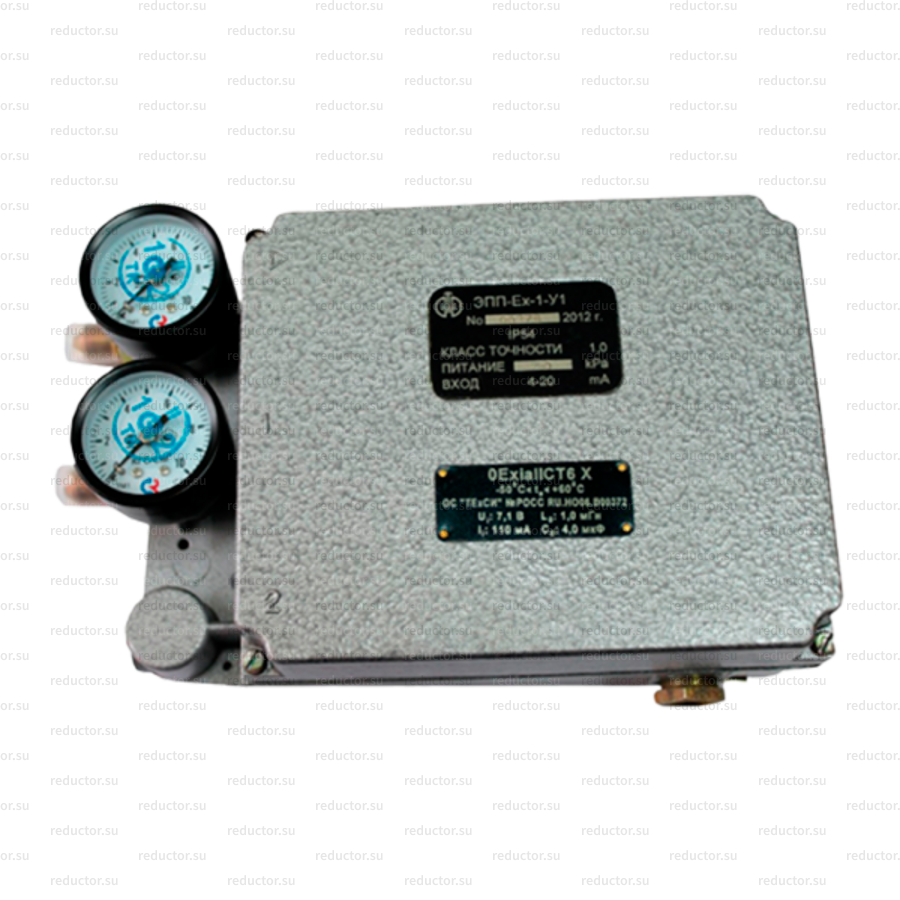

Позиционеры электропневматические ЭПП-Ех предназначены для уменьшения рассогласования хода и повышения быстродействия поршневых возвратно-поступательных и поворотных пневматических исполнительных механизмов одно - и двустороннего действия и мембранных пневматических исполнительных механизмов путем введения жесткой обратной связи по положению выходного звена исполнительного механизма.
Для установки во взрывоопасных зонах позиционеры должны работать в комплекте с барьером искрозащиты пассивным БИП-1 (в дальнейшем – барьер БИП-1), обеспечивающим искробезопасность входной цепи и устанавливаемым вне взрывоопасной зоны.
Позиционеры имеют уровень взрывозащиты «особовзрывобезопасный» с видом взрывозащиты «искробезопасная электрическая цепь» и маркировку взрывозащиты «0ExiaIICT6X» в комплекте с БИП-1, соответствуют требованиям ГОСТ 22782.5-78 и предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно требованиям главы 7.3 ПУЭ и других нормативных документов, определяющих применение электрооборудования во взрывоопасных зонах.
Позиционеры не имеют самостоятельного применения, являются комплектующими изделиями для исполнительных механизмов.
В нашем интернет-магазине вы можете купить позиционеры электропневматические ЭПП-Ех по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.
Исполнения позиционеров
- по стойкости к механическим воздействиям — виброустойчивое и вибропрочное с группой исполнения N3 по ГОСТ Р 52931-2008;
- по защищенности от воздействия окружающей среды — вводное устройство и оболочка позиционера электропневматического имеют степень защиты IР54 по ГОСТ 14254-80;
- по защищенности от воздействия окружающей среды позиционеры электропневматические ЭПП-Ех-“Ор” – коррозионностойкие и предназначены для эксплуатации в среде, содержащей до 10 мг/м³ сероводорода и (или) сернистого ангидрида, и в аварийных ситуациях (в течение 3–4 часов) — до 100 мг/м³ сероводорода и (или) сернистого ангидрида до 200 мг/м³;
- по устойчивости к воздействию температуры и влажности окружающего воздуха электропневматические позиционеры соответствуют климатическому исполнению У1 по ГОСТ 15150-69, группы исполнения Д3 по ГОСТ Р 52931-2008, но для работы при температуре от минус 50 до плюс 60 ° С и относительной влажности 95% при 35 ° С; для поставки в районы с тропическим климатом — климатическому исполнению Т2 по ГОСТ 15150-69, но для работы при температуре от минус 25 до плюс 60 ° С и относительной влажности 100% при 35 ° С.
Основные технические характеристики
Диапазон изменения входного электрического сигнала постоянного тока: для барьера БИП-1: 0–5; 0–20; 4–20 мА; для электропневмопозиционера: 0–5; 0–20; 4–20 мА.
Диапазон изменения входного электрического сигнала постоянного тока, поступающего от искробезопасных выходов барьера БИП-1: 0–5; 0–20; 4–20 мА.
Входное сопротивление в зависимости от диапазона изменения входного сигнала не более: 580±30 Ом — для диапазона входного сигнала 0–5 мА; 115±15 Ом — для диапазонов входных сигналов 0–20; 4–20 мА.
Давление воздуха питания электропневмопозиционера 250, 400, 600-630 кПа.
Допускаемое отклонение давления воздуха питания от номинального значения ±10%.
Классы загрязненности воздуха питания — 1 или 3 класса по ГОСТ 17433-80.
Допускается содержание сероводорода в воздухе питания электропневмопозиционеров ЭПП-Ех-«Ор» до 10 мг/м³ и (или) сернистого ангидрида до 10 мг/м³.
Для подготовки воздуха питания электропневматических позиционеров рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.
Позиционеры возвратно-поступательным движением выходного вала исполнительного механизма обеспечивают условный ход исполнительного механизма, соответствующий ряду 10; 16; 25; 40; 60; 100 мм.
Электропнематические позиционеры для поворотных исполнительных механизмов имеют угол поворота выходного вала 90°.
Класс точности ± 1,0.
Предел допускаемой основной погрешности, выраженной в процентах от величины условного хода, не должен превышать ± 1,0.
Расход воздуха питания в установившемся режиме согласно таблице.
Давление воздуха питания, кПа |
Расход воздуха питания для позиционеров одностороннего действия, м3 /ч, не более |
Расход воздуха питания для позиционеров двустороннего действия, м3 /ч, не более |
250 |
0,6 |
0,9 |
400 |
0,8 |
1,2 |
600-630 |
1,2 |
1,5 |
Максимальный расход воздуха на выходе позиционера в переходном режиме при давлении воздуха питания 400 кПа — 18 м³/ч.
Масса позиционеров (без учета монтажных деталей) не более:
- одностороннего действия — 2,3 кг;
- двустороннего действия — 2,5 кг.
Структура условного обозначения позиционера
Позиционер электропневматический ЭПП-Ех-A-B-C-D-E-F-G, где
- ЭПП-Ех — Тип позиционера;
- A — «Ор» — для позиционеров в коррозионностойком исполнении, кроме «У1Э», «Т2»;
- B — «1» — одностороннего действия; «2» — двустороннего действия;
- C — «90» — для поворотных исполнительных механизмов;
- D — Входные сигналы: 0-5 мА; 0-20 мА; 4-20 мА;
- E — Давление питания: 250 кПа; 400 кПа; 600-630 кПа;
- F — Обозначение монтажного комплекта;
- G — Климатическое исполнение: «У1» — обычное; «У1Э» — экспортное; «Т2» — тропическое.

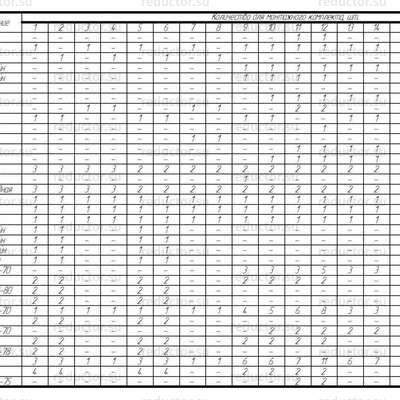

Обозначение монтажного комплекта |
Тип позиционера |
Тип комплектуемого исполнительного механизма |
Условный ход выходного элемента, мм |
Вид действия |
Конструкция стойки исполнительного механизма |
«1» |
ЭПП-Ех-2, ЭППЕх-«Ор»-2 |
Пневматические мембранные приводы серии 2000 СП «Стерхавтоматизация» |
10-60 |
ППХ и ОПХ |
Круглые |
«2» |
60-100 |
«3» |
Поршневые исполнительные механизмы |
10-60 |
— |
«4» |
60-100 |
«5» |
ЭПП-Ех-1, ЭППЕх-«Ор»-1 |
Пневматические мембранные приводы серии 2000 СП «Стерхавтоматизация» |
10-60 |
Круглые |
«6» |
60-100 |
Обозначение монтажного комплекта |
Тип позиционера |
Тип комплектуемого исполнительного механизма |
диаметр заделки мембраны, мм |
условный ход выходного элемента, мм |
вид действия |
конструкция стоек |
«7» |
ЭПП-Ех-1, ЭПП-Ех- «Ор»-1 |
160, 200, 250, 320, 400, 500 |
10-60 |
ППХ* и ОПХ** |
— |
«8» |
400, 500 |
60-100 |
«9» |
160 |
10, 16, 25 |
Литые |
«10» |
200 |
10, 16, 25 |
Литые |
250 |
10, 16, 25, 40 |
|
400 |
25, 40 |
ППХ |
ДАЗ*** |
«11» |
320 |
16, 25, 40 |
ППХ |
Литые |
16, 25, 40, 60 |
ОПХ |
400 |
25, 40 |
ДАЗ |
«12» |
320 |
60 |
ППХ |
Литые |
400 |
ДАЗ |
400 |
ОПХ |
«13» |
200 |
10, 16 |
ППХ и ОПХ |
Сварные |
250 |
16, 25, 40 |
«14» |
320 |
25, 40 |
ППХ |
Сварные |
16, 25, 40 |
ОПХ |
400 |
25, 40 |
ППХ |
25 |
ОПХ |
500 |
40 |
ППХ |
«15» |
320 |
60 |
ППХ и ОПХ |
Сварные |
400 |
500 |
«16» |
400 |
40 |
ОПХ |
Сварные |
500 |
«17» |
400 |
100 |
ППХ и ОПХ |
Сварные |
500 |
*ППХ — исполнительный механизм прямого действия
**ОПХ — исполнительный механизм обратного действия
***ДАЗ — конструкция стойки Дунаевецкого арматурного завода
Обозначение монтажного комплекта для поворотных механизмов |
Тип позиционера |
«18» |
ЭПП-Ех-1-90, ЭПП-Ех-«Ор»-1-90 |
«19» |
ЭПП-Ех-2-90, ЭПП-Ех-«Ор»-2-90 |
Примечание:
При отсутствии указания в заказе позиционеры одностороннего действия поставляются настроенными на прямой ход.
Пример заказа
Позиционер ЭПП-Ех коррозионно-стойкого исполнения двустороннего действия, диапазон входного сигнала 4-20 мА, давление питания 250 кПа (2,5 кгс/см²), для поршневого исполнительного механизма, условный ход выходного элемента 100 мм, климатическое исполнение У1 с барьером искрозащиты БИП-1:
- «ГСП. Позиционер ЭПП-Ех-Ор-2.4-20мА.250кПа.4.У1 ТУ 311-022-7471.030-93 с барьером БИП-1».
