Мотор-редуктор МР2-500
Есть в наличии
399 500
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения
Частота вращения выходного вала
Вариант размещения в пространстве

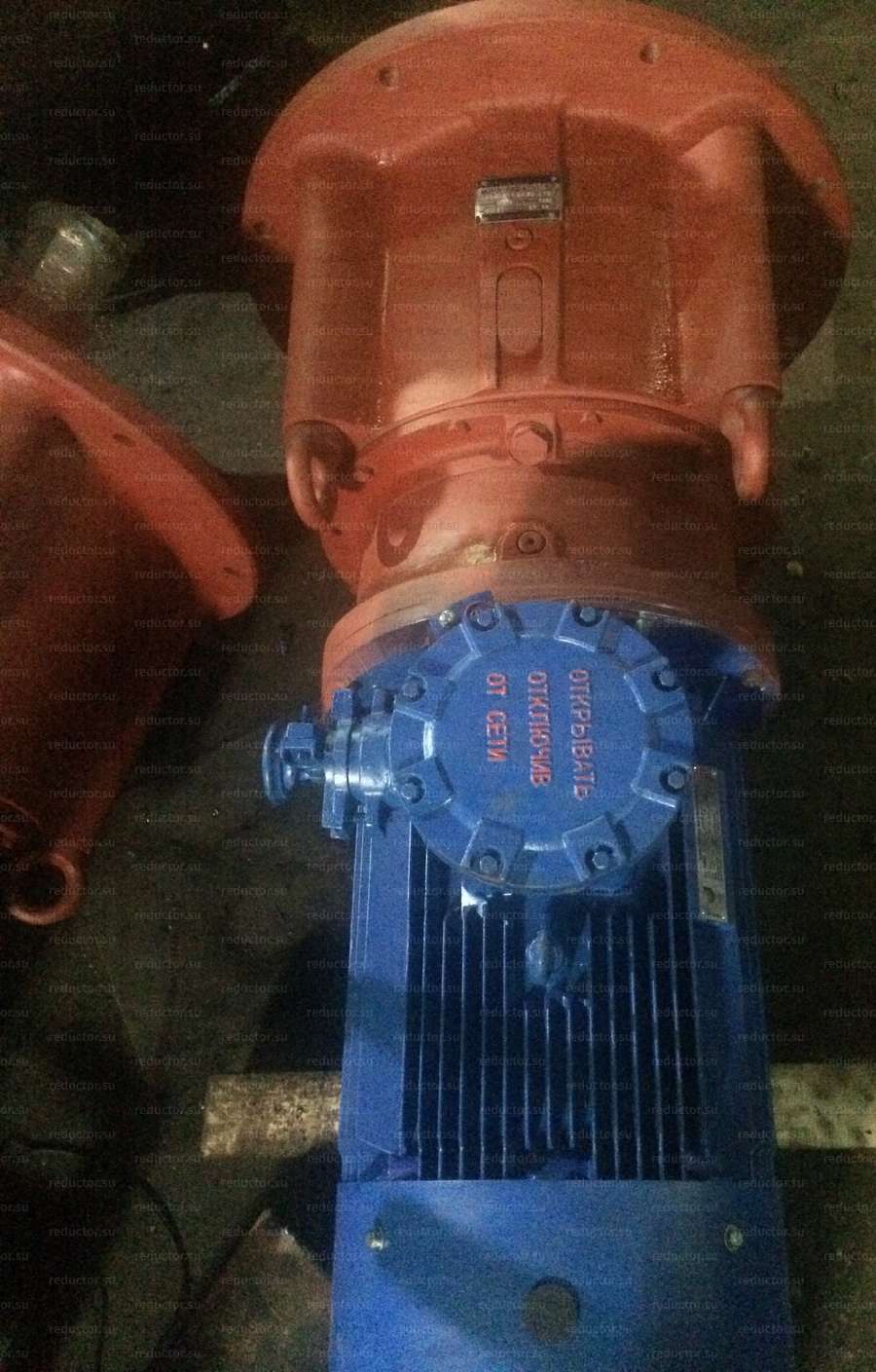

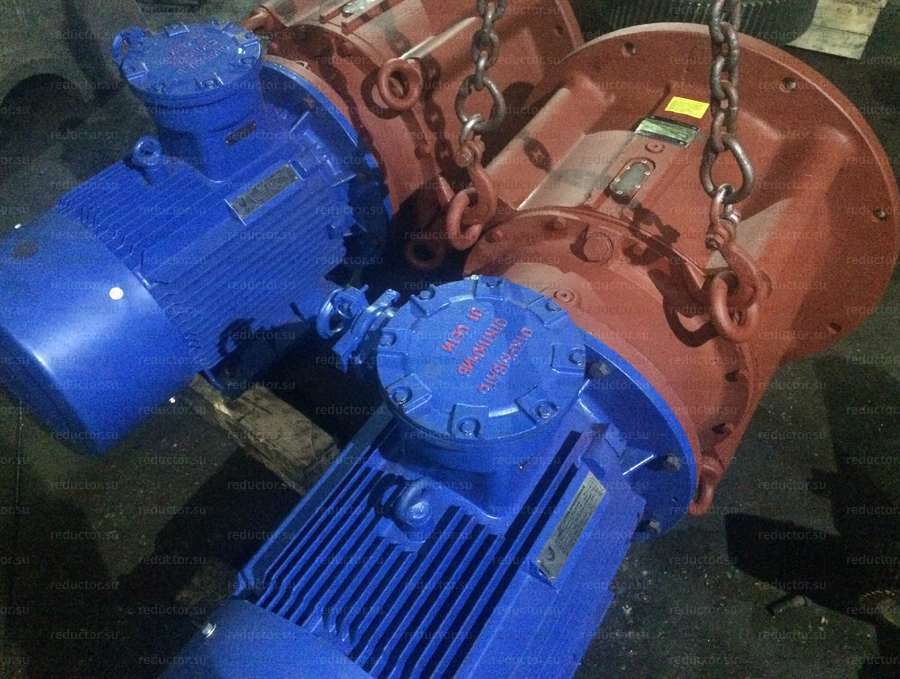

Мотор-редуктор МР2-500 планетарный одноступенчатый. Предназначен для увеличения крутящего момента и снижении частоты вращения вала в приводах механизмов и машин. Чаще всего применяется в химической, микробиологической, медицинской, пищевой промышленности, в машинах с перемешивающими устройствами. Нельзя использовать в грузоподъемных механизмах.

Редуктор МР2-500 обладает компактными размерами и может устанавливаться на любые типы приводов, может использоваться в агрессивной среде, выдерживает большие нагрузки. Имеет небольшую массу и габариты, выдаёт небольшой уровень шума, снижена нагрузка на корпус. Нагрузка на опоры также снижается за счет симметричного расположения сателлитов.

Планетарный редуктор МР2-500 может использоваться с орбитальными, аксиально-поршневыми двигателями, пневмодвигателями.

В нашем интернет-магазине вы можете купить редуктор МР2-500 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
399500
Делительный диаметр наибольшего колеса
500
Категория размещения
3
Категория размещения
2
Количество ступеней (передач)
2
Тип
мотор-редуктор планетарный
Серия
МР2
Климатическое исполнение
Т
Климатическое исполнение
У
Исполнение конца выходного вала
Ц
Исполнение конца выходного вала
М
Вариант размещения в пространстве
Ф1П
Вариант размещения в пространстве
Ф2П
Вариант размещения в пространстве
Ф1В
Вариант размещения в пространстве
Ф2В
Вариант размещения в пространстве
Щ
Частота вращения выходного вала
16
Частота вращения выходного вала
20
Частота вращения выходного вала
25
Частота вращения выходного вала
32
Частота вращения выходного вала
40
Частота вращения выходного вала
50
Частота вращения выходного вала
64
Частота вращения выходного вала
80
Габаритные и присоединительные размеры
Описание
Типоразмер мотор-редуктораAA1BB1DD1D2HH1H2LL1L2L3L4L5dd1
мм
МР2-500-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}3306404657407207808408254007010453552840407652639

Размер цилиндрических валов

Типоразмер мотор-редуктораdd1d2ll1l2bt
МР2-500-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}125110123210121032136

Конструктивные особенности и преимущества

Двухступенчатый планетарный мотор-редуктор МР2-500-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} объединяет в своей конструкции электродвигатель и редуктор планетарного типа. Благодаря грамотно спроектированной конструкции имеет горизонтальную, либо вертикальную пространственную ориентацию и две формы выходного вала (цилиндр или муфта), а также два направления (вниз и вверх). Предназначен в основном для оборудования химической промышленности и для перемешивающих устройств. Рассчитан на долгую эксплуатацию.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Длительность работы: повторно-кратковременная с периодическими остановками, непрерывная;
  • Частотность вращения валов: не более 1500 об/мин;
  • Направленность вращения валов: в любую сторону;
  • Климатическая особенность: {{klimaticheskoe-ispolnenie__text1}}, с незначительной запыленностью и влажностью;
  • Категория размещения: {{kategoriya-razmeshcheniya}} согласно ГОСТУ 15150-69.

Подготовка к работе и запуск

  1. Убедитесь, что изделие, запускаемое в эксплуатацию, подобрано правильно по размеру, способно выполнять необходимые функции и его монтажное положение соответствует требованиям. Указанные данные приведены в спецификации на изделие.
  2. Проверьте стабильность крепления, так чтобы устройство работало без вибраций и перегрузок. При необходимости вставьте демпфирующие муфты, или же ограничители крутящего момента.
  3. Для нормальной эксплуатации изделия необходимо обеспечить точное позиционирование и устойчивость при работе. При перемещении изделия обязательно использовать предусмотренные крепления корпуса (рым болты), или лапы, или фланцевые отверстия. Не допускается поднимать изделия за вращающиеся части.
  4. Осторожно очистите все поверхности валов и фланцев. Во избежание утечки масла и повреждения уплотнений, не допускайте попадания чистящего средства на рабочие кромки манжет.
  5. Изделие может быть подключено для передачи крутящего момента как по, так и против часовой стрелки.
  6. Немедленно остановите изделие, если направление вращение выбрано неверно или слышен посторонний шум.
  7. Если причина возникновения постороннего шума не устранена, то есть вероятность выхода из строя всего изделия.
  8. Для крепления шкивов, шестерней, муфт на выступающий вал редуктора рекомендуется обеспечить допуск отверстия F7.
  9. Во избежание повреждения, не допускается монтаж на вал редуктора с применением ударных инструментов.
  10. Рекомендуется использовать резьбовые монтажные инструменты для обеспечения плавной запрессовки.
  11. В случае применения ременной передачи: силы, нагружающие вал редуктора, не должны превышать максимально допустимого значения.
  12. В случае применения цепной передачи: необходимо хорошо смазать цепной привод и проверить правильность установки цепи (цепь должна быть расположена перпендикулярно оси вала редуктора).

Техническое обслуживание

  • протереть редуктор или обдуть редуктор сжатым воздухом;
  • проверить наличие и уровень масла;
  • проверить надежность крепления редуктора;
  • проверить надежность крепления сопряженных деталей и механизмов;
  • проверить техническое состояние аппаратуры защиты;
  • при необходимости произвести работы по устранению недостатков.

Периодичность замены масла: в редукторах масло меняется после 8000 часов эксплуатации.

Условное обозначение редуктора

Мотор-редуктор МР2-500-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • МР — серия редуктора;
  • 2 — количество ступеней;
  • 500 — делительный диаметр наибольшего колеса, мм;
  • {{chastota-vrashcheniya-vyhodnogo-vala__text2}}
  • {{variant-razmeshcheniya-v-prostranstve}} — вариант размещения в пространстве;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.
