Краны кнопочные нормально закрытые (НЗ) VE-PACKO предназначены для кратковременной подачи давления на манометры (и другие механические измерительные приборы) при измерении, и последующего снятия давления (разгрузки) после завершения измерения. Обеспечивают увеличение эксплуатационного ресурса манометров за счет исключения постоянного воздействия пульсаций давления на чувствительный элемент манометра и предотвращения преждевременного износа его измерительного механизма.
Краны кнопочные нормально открытые (НО) предназначены для постоянной подачи давления на электронные датчики и преобразователи давления, при измерении, и последующего кратковременного снятия давления с целью удобства контроля нуля.
Применяются в газораспределительных пунктах (ГРП) и установках (ГРУ), системах газоснабжения коммунальных и промышленных объектов, системах вентиляции и кондиционирования, в котельных, тепловых пунктах, компрессорных установках и другом технологическом оборудовании.
В нашем интернет-магазине вы можете купить краны кнопочные VE-PACKO по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.
Основные технические характеристики
| Измеряемая среда |
Воздух, природный газ, аргон и другие газы и жидкости, неагрессивные к медным сплавам, нержавеющей стали и масло-бензостойкой резине |
| Максимальное рабочее давление, МПа |
0,6; 1,6 |
| Температура рабочей и окружающей среды, °С и климатическое исполнение |
От минус 40 до плюс70 (У3) От минус 10 до плюс 70 (УХЛ 3.1) |
| Конструктивное исполнение по соединению входа и выхода при не нажатой кнопке |
НЗ – нормально закрытый
НО – нормально открытый
|

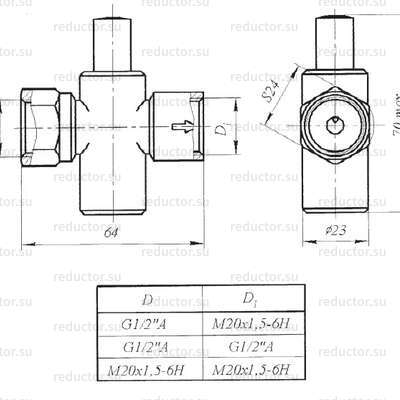

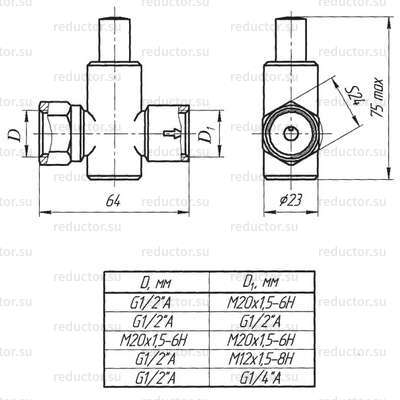

| Резьба присоединения на входе D и выходе D1 (со стороны измерителя давления) |
G1/2” или М20х1,5-6H |
| Масса, кг, не более |
0,225 (0,6 МПа)
0,23 (1,6 МПа)
|
Структура условного обозначения крана
Кран кнопочный VE-РАСКО-A-B-C-D-E, где
- A — Исполнение: нормально закрытое — «НЗ»; нормально открытое — «НО»;
- B — Рабочее давление: 0,6 МПа — «0,6»; 1,6 МПа — «1,6»;
- C — Присоединительная резьба к магистрали «вход» (см. таблицу)
- D — Присоединительная резьба к измерительному оборудованию «выход» (см. таблицу)
- E — Диапазон рабочих температур: От -10 до 70°С — «10»; От -40 до +70°С — «40».
Оформление заказа
При заказе необходимо указать:
- Наименование
- Условное обозначение
- Конструктивное исполнение
- Максимальное рабочее давление
- Резьба присоединения на входе
- Резьба присоединения на выходе
- Обозначение ТУ
Пример заказа
Кран кнопочный НЗ-исполнения на давление 1,6 МПа с резьбой на входе (со стороны рабочего давления) G1/2” и резьбой на выходе (со стороны измерителя давления) М20х1,5-6Н:
- «Кран кнопочный VE-РАСКО-НЗ-1,6-G1/2″- М20 ТУ 4212-134-00227471-2009».
