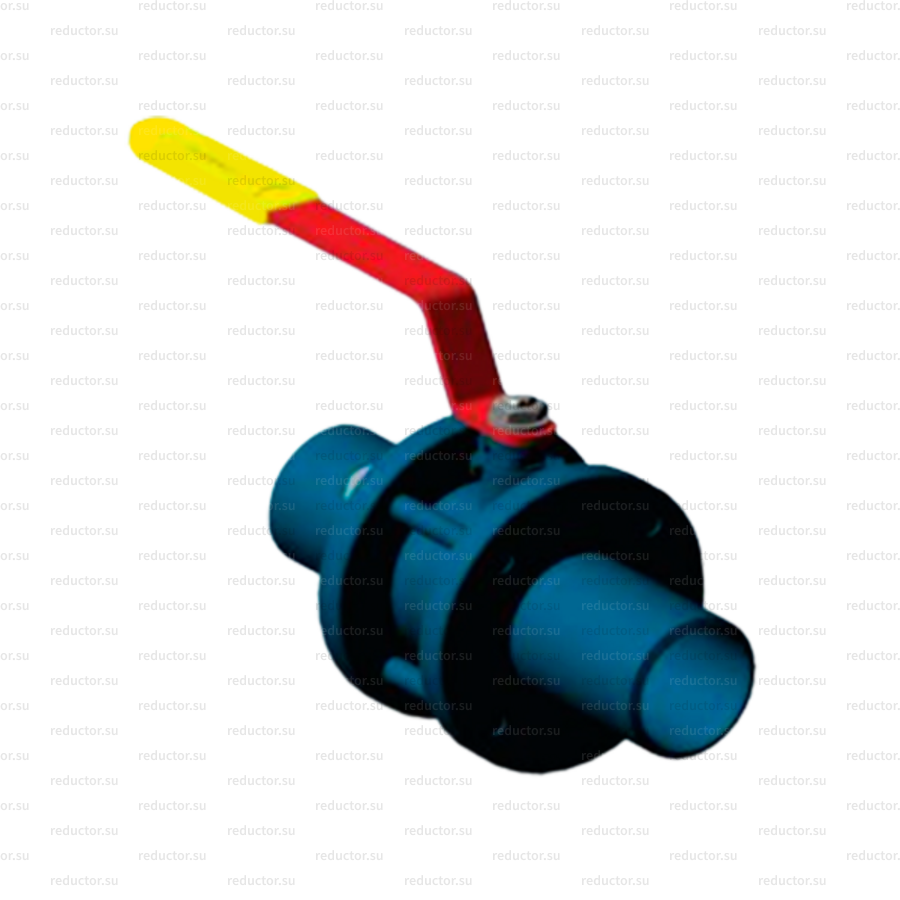

Кран полнопроходной Маршал 11с67п СП.01.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран полнопроходной Маршал 11с67п СП.01.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые с концами под приварку предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Кран шаровой разборный. Полный проход. Исполнение под приварку. Сварной корпус из углеродистой стали. Свободно плавающий шар уплотняется фторопластовыми седлами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются прокладками. Управление краном производится вручную поворотом рукоятки на 90° до упоров. Положение рукоятки является указателем открытия-закрытия крана. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран полнопроходной Маршал 11с67п СП.01.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	XЛ1 ГОСТ 15150-69
Концы под приварку в соответствии с	ГОСТ 16037-80
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –60°С (ХЛ1)
Производитель	Маршал
Рабочая среда	вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана
Серия	11с67п
Способ крепления	Приварной
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –60°С до +200°С (ХЛ1)
Тип затвора	Шаровый
Тип управления	Рукоятка, Редуктор, Электропривод
Условное (номинальное) давление PN (Ру)	16, 25, 40

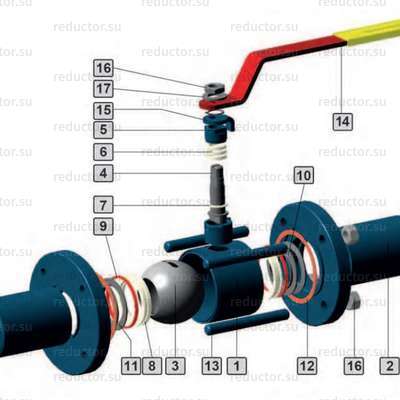

Кран полнопроходной Маршал 11с67п СП.01.1 — Конструкция

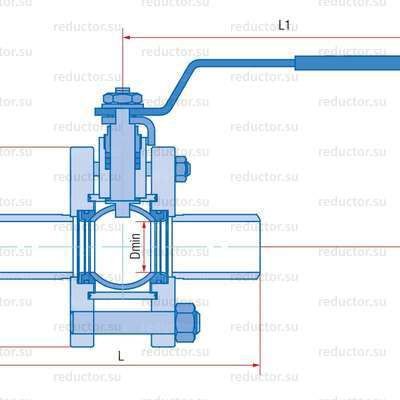

Кран полнопроходной Маршал 11с67п СП.01.1 — Габаритные и присоединительные размеры

сталь 09Г2С (ХЛ1)	DN	L	D	A	L1	H	Dmin	Масса	Kv
сталь 09Г2С (ХЛ1)	мм							кг	м³/ч
PN16
11с67п СП.01.1.016.010	10	130	17	90	155	113	9	1,83	6
11с67п СП.01.1.016.015	15	130	21,3	95	155	113	12,5	2,05	16,3
11с67п СП.01.1.016.020	20	150	26,8	105	155	116	17	2,8	29,5
11с67п СП.01.1.016.025	25	160	33,5	115	155	120	24	3,68	43
11с67п СП.01.1.016.032	32	180	42,3	135	247	148	30	5,06	89
11с67п СП.01.1.016.040	40	200	51	145	247	151	37	5,85	230
11с67п СП.01.1.016.050	50	230	60	160	247	147	48	7,85	265
11с67п СП.01.1.016.065	65	290	76	180	313	170	64	10,6	540
11с67п СП.01.1.016.080	80	310	89	195	313	178	75	12,66	873
11с67п СП.01.1.016.100	100	350	108	230	668	171	98	22,8	1390
11с67п СП.01.1.016.125	125	400	133	265	668	188	123	32,3	1707
11с67п СП.01.1.016.150	150	480	159	300	668	216	148	44,2	2024
11с67п СП.01.1.016.200	200	600	219	382	803	271	195	85,4	2720
PN25
11с67п СП.01.1.025.010	10	130	17	90	155	113	9	1,83	6
11с67п СП.01.1.025.015	15	130	21,3	95	155	113	12,5	2,05	16,3
11с67п СП.01.1.025.020	20	150	26,8	105	155	116	17	2,8	29,5
11с67п СП.01.1.025.025	25	160	33,5	115	155	120	24	3,68	43
11с67п СП.01.1.025.032	32	180	42,3	135	247	148	30	5,06	89
11с67п СП.01.1.025.040	40	200	51	145	247	151	37	5,85	230
11с67п СП.01.1.025.050	50	230	60	160	247	147	48	7,85	265
11с67п СП.01.1.025.065	65	290	76	180	313	170	64	10,6	540
11с67п СП.01.1.025.080	80	310	89	195	313	178	75	12,66	873
11с67п СП.01.1.025.100	100	350	108	230	668	171	98	22,8	1390
11с67п СП.01.1.025.125	125	400	133	265	668	188	123	32,3	1707
11с67п СП.01.1.025.150	150	480	159	300	668	216	148	44,2	2024
11с67п СП.01.1.025.200	200	600	219	382	803	271	195	85,4	2720
PN40
11с67п СП.01.1.040.010	10	130	17	90	247	135	9	2,6	6
11с67п СП.01.1.040.015	15	130	21,3	95	247	135	12,5	2,7	16,3
11с67п СП.01.1.040.020	20	150	26,8	105	247	139	17	3,6	29,5
11с67п СП.01.1.040.025	25	160	33,5	115	247	143	24	4,5	43
11с67п СП.01.1.040.032	32	180	42,3	135	247	151	30	6,0	89
11с67п СП.01.1.040.040	40	200	51	145	247	158	37	7,0	230
11с67п СП.01.1.040.050	50	230	60	160	247	147	48	9,2	265
11с67п СП.01.1.040.065	65	290	76	180	668	142	64	13,8	540
11с67п СП.01.1.040.080	80	310	93	195	668	151	75	16,2	873
11с67п СП.01.1.040.100	100	350	108	235	668	170	98	29,8	1390
11с67п СП.01.1.040.125	125	400	133	270	668	197	123	41,3	1707
11с67п СП.01.1.040.150	150	480	159	310	803	235	148	64,5	2024
