Кран неполнопроходной Маршал 11с67п СФ.00.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран неполнопроходной Маршал 11с67п СФ.00.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Кран шаровой разборный. Неполный проход. Фланцевое исполнение. Сварной корпус из углеродистой стали. Свободно плавающий шар уплотняется фторопластовыми седлами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются прокладками. Управление краном производится вручную поворотом рукоятки на 90° до упоров. Положение рукоятки является указателем открытия-закрытия крана. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран неполнопроходной Маршал 11с67п СФ.00.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	У1 ГОСТ 15150-69
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –40°С (У1)
Производитель	Маршал
Размеры фланцев	ГОСТ 33259-2015 (ИСО7005)
Серия	11с67п
Способ крепления	Фланцевый
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –40°С; до +200°С (У1)
Тип затвора	Шаровый
Тип управления	Рукоятка, Редуктор, Электропривод
Условное (номинальное) давление PN (Ру)	25, 16, 40

Кран неполнопроходной Маршал 11с67п СФ.00.1 — Конструкция

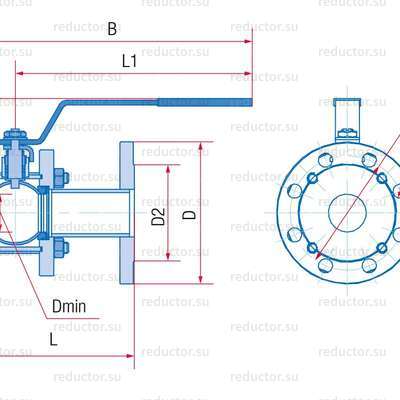

Рис.1 Кран неполнопроходной Маршал 11с67п СФ.00.1 — Габаритные и присоединительные размеры

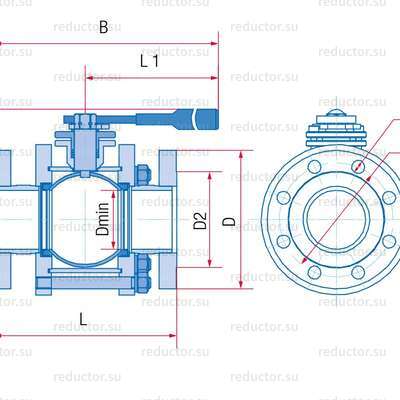

Рис.2 Кран неполнопроходной Маршал 11с67п СФ.00.1— Габаритные и присоединительные размеры

сталь 20 (У1)	Рис.	DN	L	D	D1	D2	L1	B	H	Dmin	d	n	Масса	Kv
сталь 20 (У1)	Рис.	мм										шт	кг	м³/ч
PN16
11с67п СФ.00.1.016.065/050	1	65	200	180	145	122	247	295	147	48	18	8	10,8	160
11с67п СФ.00.1.016.100/080		100	230	215	180	144	313	380	178	75	18	8	17,7	510
11с67п СФ.00.1.016.125/100		125	255	245	210	184	668	751	171	98	18	8	29,0	590
11с67п СФ.00.1.016.150/100		150	280	280	240	212	668	751	186	98	22	8	35,2	680
11с67п СФ.00.1.016.200/150		200	330	335	295	268	668	776	222	148	22	12	57	1830
11с67п СФ.00.1.016.250/200		250	450	405	355	320	803	935	273	195	26	12	98	3655
PN25
11с67п СФ.00.1.025.065/050	1	65	270	180	145	122	247	295	147	48	18	8	11,1	160
11с67п СФ.00.1.025.100/080		100	300	230	190	158	313	380	178	75	22	8	18,5	510
11с67п СФ.00.1.025.125/100		125	325	270	220	184	668	751	171	98	26	8	32,6	590
11с67п СФ.00.1.025.150/100	2	150	350	300	250	212	668	751	186	98	26	8	32,6	680
11с67п СФ.00.1.025.200/150		200	400	360	310	278	668	776	222	148	26	12	63	1830
11с67п СФ.00.1.025.250/200		250	450	425	370	335	803	935	273	195	30	12	117	3655
PN40
11с67п СФ.00.1.040.065/050	1	65	241	180	145	122	247	298	147	48	18	8	12,8	160
11с67п СФ.00.1.040.100/080	1	100	305	230	190	144	668	738	151	75	22	8	26,2	510
11с67п СФ.00.1.040.125/100	2	125	381	270	220	184	668	859	184	98	26	8	52,7	590
11с67п СФ.00.1.040.150/100		150	403	300	250	212	668	870	191	98	26	8	59,3	680
11с67п СФ.00.1.040.200/150		200	456	375	320	285	668	896	220	148	30	12	111,5	1830
