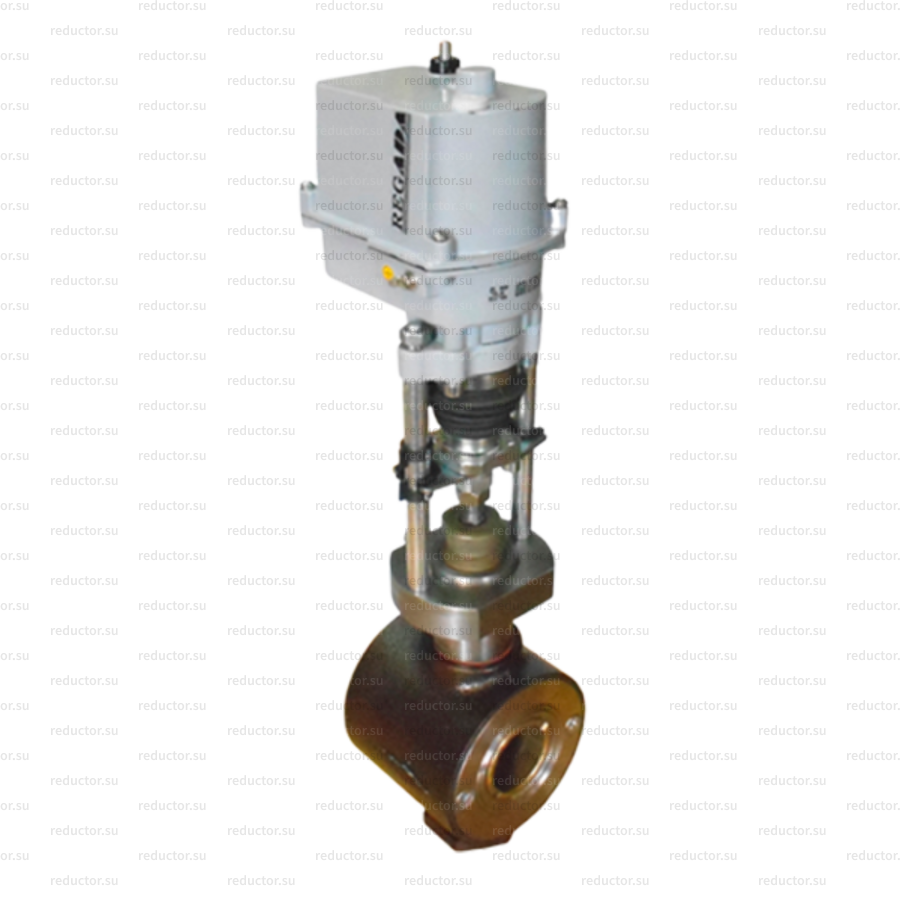

Клапан питания котлов КРП-50Мэ предназначен для автоматического питания и поддержания заданного уровня воды в верхнем барабане котпа малой производительности, а также в других аналогичных системах.
| Диаметр условного прохода, Ду, мм |
Пропускная способность при перепаде давления 1,6 кгс/см², м³/ч |
Условная пропускная способность, м³/ч |
Размеры, в мм |
Масса, кг |
| H |
D |
L |
| 50 |
30±20% |
25±10% |
440 |
105 |
90 |
7,0 |
| 80 |
72±20% |
60±10% |
470 |
133 |
110 |
10,0 |
| Электропривод |
Степень защиты |
Схема |
Скорость перемещения штока, мм/мин |
Максимальное усилие на штоке, H |
Масса, кг |
| «Regada» ST-mini |
IP 67 |
Z20; Z287 |
10 |
1100 |
2 |
Технические характеристики
| Диаметр, Ду, мм |
50; 80 |
| Давление, Ру, МПа |
1,6; 2,5 |
| Температура окружающей среды, °С |
5 до 50 |
| Относительная влажность воздуха |
30-80% |
| Температура регулируемой среды, °С |
-20 до 180 |
| Ход затвора, регулируемый, мм |
До 17±0,5 |
| Среда |
Жидкие и Жидкие и газообразные среды, нейтральные к материалам клапана |
| Протечка |
Не более 0,4% от Kvy |
| Пропускная характеристика |
Линейная |
| Присоединение к трубопроводу |
Монтажные фланцы по ГОСТ12815 и шпильки по ГОСТ 22042-76 |
Положение и способ монтажа
Клапан КРП-50Мэ устанавливается в любом положении, кроме положения электропривода под клапаном.
Гарантии
Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию.
Срок консервации — 5 лет.
Срок службы — не менее 10 лет.
Наработка на отказ — 100 000 часов.
Принцип действия
Принцип действия клапана основан на изменении площади сечения проходного отверстия, соответственно, и расхода воды, поступающей через клапан в котел, в зависимости от перемещения затвор.
При снижении уровня воды в барабане котла исполнительный механизм передает импульс на рычаг.
Рычаг поворачивается на валике и передает движение через шток затвору.
Материалы деталей клапана КРП-50Мэ
| Корпус |
Чугун СЧ20 (GG20, EN-GJL-200) |
Сталь 35Л (GS-52) |
| Затвор |
Сталь 20X13 (X20Cr13) |
| Шток |
Сталь 40X13 (X40Cr13) |
| Седло |
БрО5Ц5С5 (CuSn5Zn5Pb5-C) |
| Уплотнение сальникового узла |
Фторопласт Ф-4 (PTFE) |

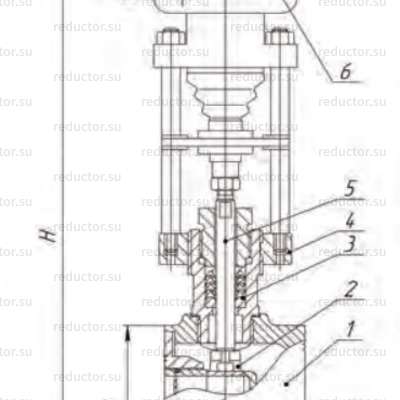

Устройство клапана КРП-50Мэ
- корпус
- затвор
- сальниковый узел
- фланец
- шток
- электропривод ЭТМ
