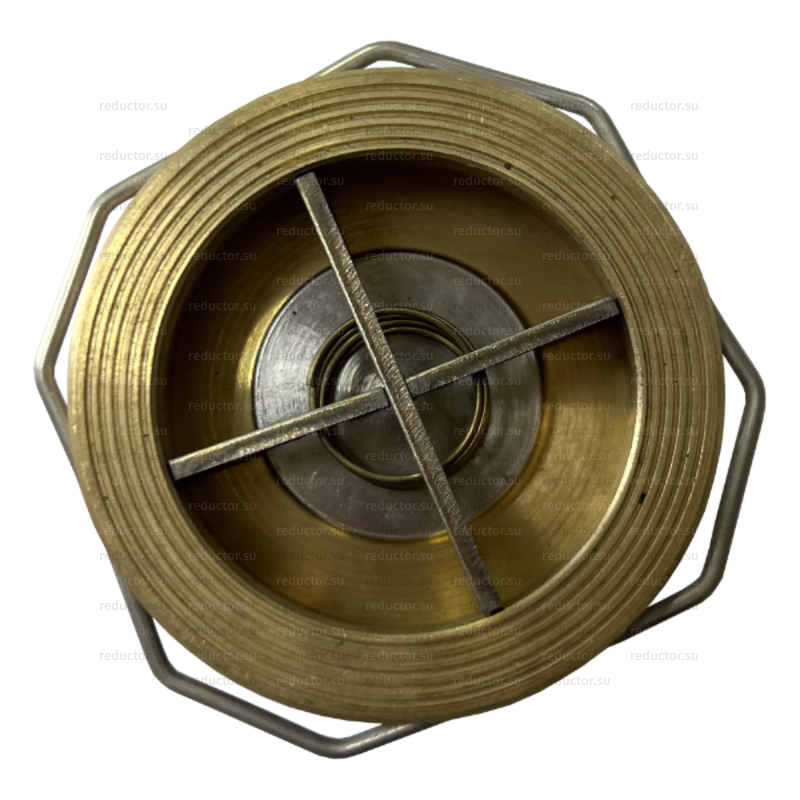

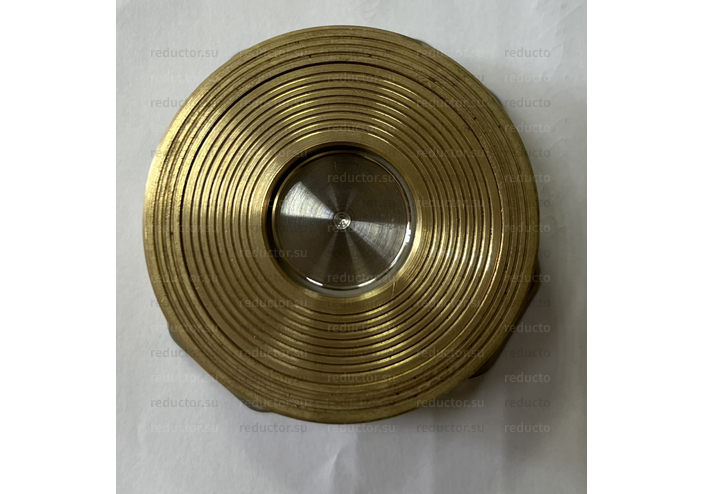

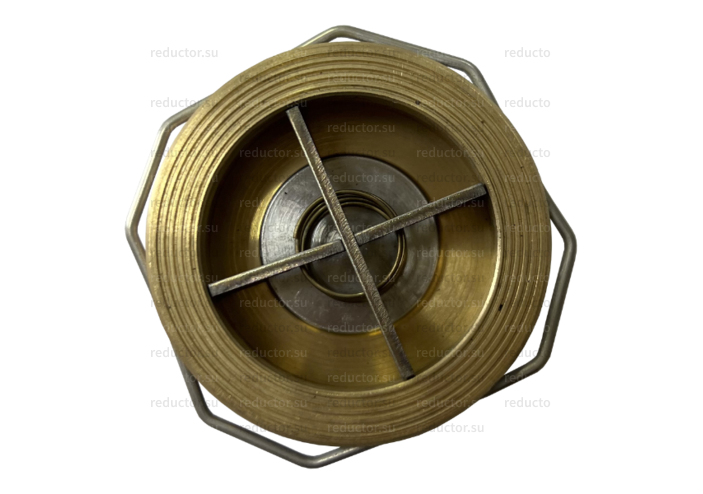

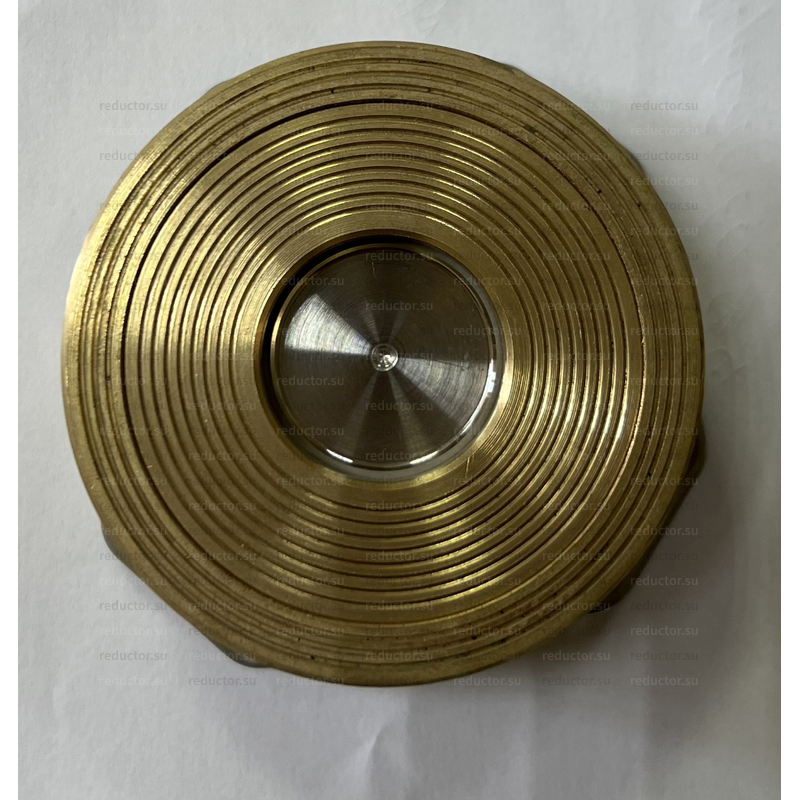

Клапан обратный Гранлок CVS40 DN32 PN40

В наличии

6 500 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Клапан обратный Гранлок CVS40 DN32 PN40 предназначен для пара, жидкостей, воздуха, а также для пищевых и агрессивных сред.

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами. При установке убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана.

В нашем интернет-магазине вы можете купить клапан обратный Гранлок CVS40 DN32 PN40 по выгодной цене. Оформить заказ можно онлайн или по телефонам:

Комплект поставки: клапан обратный Гранлок CVS40 DN32 PN40, технический паспорт.

Условный проход (номинальный диаметр) DN (Ду)	32
Условное (номинальное) давление PN (Ру)	40
Серия	CVS40
Тип	Обратный
Производитель	Гранлок
Способ крепления	Межфланцевый
Класс герметичности	D по ГОСТ 54808-2011
Температура рабочей среды	От -60 до +300°С

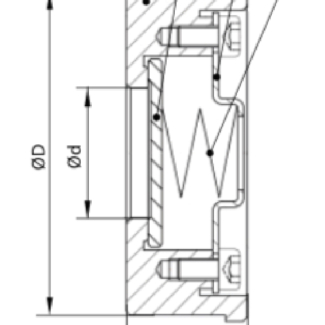

Клапан обратный Гранлок CVS40 DN32 PN40 — Конструкция и габаритные размеры

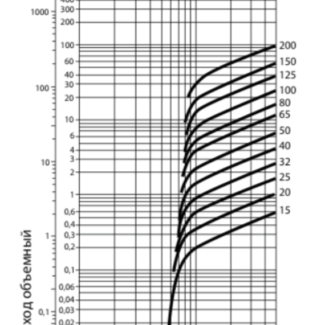

Клапан обратный Гранлок CVS40 DN32 PN40 — Диаграмма перепада давления

Артикул	DN	d	øD	L	Масса, кг
DF036B362403	32	30	75	28	0,52

Конструкция

1	Корпус	CF8M
2	Диск	CF8M
3	Крепление	CF8M
4	Пружина	CF8M

Давления открытия, мбар

DN	Kvs, м³/ч	Давление открытия в мбар (взависимости от установки)
DN	Kvs, м³/ч	горизонтально	с низу в верх	с верху в низ
32	17	23,5	27	20
