Клапан АГС DN50 PN16

В наличии

9 950 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Клапан предохранительный АГС Ду 50 Ру 16 предназначен для защиты оборудования от недопустимого давления посредством сброса избытка рабочей сред c возможностью ручного подрыва.

В нашем интернет-магазине вы можете купить клапан предохранительный АГС Ду 50 Ру 16 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Основные технические характеристики

Наименование параметра	Показатель
Условный проход Ду, мм	50
Условное давление Ру, МПа (кгс/см²)	1,6 (16)
Рабочее давление Рр, МПа (кгс/см²)	0,6
Давление полного открытия Рп, МПа (кгс/см²)	1,1 Рр
Давление начала открытия Р н.о., МПа (кгс/см²)	1,05 Рр
Давление закрытия Дз, МПа (кгс/см²)	0,7 Рр
Максимальная температура рабочей среды t, °С	170
Давление за клапаном	атмосферное
Коэффициент расхода , не менее	для жидкости – 0,4
Наименьшая площадь сечения проточной части седла F, мм 2	804
Пропуск среды в затворе, см3 /мин	соответствует
Присоединение клапана к трубопроводу	Фланцевое, ГОСТ 12820-80
Установочное положение клапана	вертикальное, колпаком вверх
Место установки	в помещении
Применяемая сталь на (Втулку направляющую и Золотник)	нержавеющая
Изготовление и поставка	В работе

Наименовани е клапана предохранительного	Наименование параметров и показателей
	Проход условный Ду		Давление условное Ру, МПа		Коэффициент расхода для жидкости α, не менее
	входного патрубка	выходного патрубка	входного патрубка	выходного патрубка
Клапан АГС	50	65	1,6	0,6	0,4

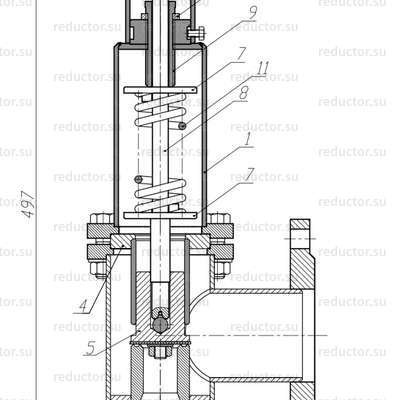

Устройство клапана

Стакан;
Корпус верхний;
Рычаг;
Втулка направляющая;
Золотник;
Корпус нижний;
Шайба;
Шток;
Винт нажимной;
Гайка;
Пружина.

Способ крепления	Фланцевый
Температура рабочей среды	до +120 °С
Тип	Предохранительный
Условное (номинальное) давление PN (Ру)	16
Условный проход (номинальный диаметр) DN (Ду)	50
