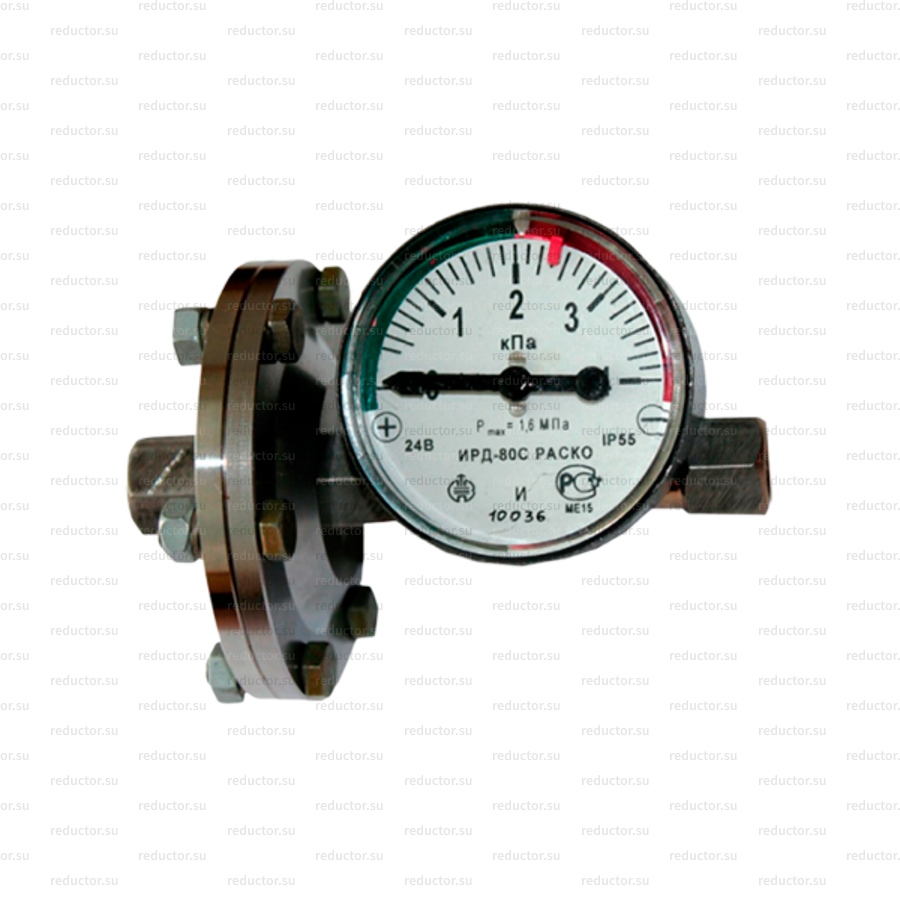

Индикатор предназначен для контроля степени засоренности и для коммутации внешних электрических цепей при достижении заданного порогового значения перепада давления (исполнение с уставкой) в узлах очистки, струевыпрямителях и других устройствах контролируемого газового оборудования, а также для контроля перепада давления воды и других неагрессивных жидкостей находящихся под давлением.
Индикатор работоспособен при температуре окружающей среды от минус 400°С до плюс 700°С и относительной влажности до 98% при температуре 25 0С.
В нашем интернет-магазине вы можете купить индикаторы разности давлений ИРД-80 РАСКО по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.
Индикаторы ИРД-80С РАСКО-Ex должны работать в комплекте с приборами искрозащиты или источниками питания со встроенным барьером искрозащиты с соответствующей областью применения и маркировкой взрывозащиты [Exib]IIB, обеспечивающими искробезопасность выходной цепи устройства и устанавливаемыми вне взрывоопасной зоны.
Индикаторы ИРД-80С РАСКО-Ex могут работать в комплекте со следующими приборами с маркировкой [Exib]IIB:
- БПД-24Ex или БПД-24Ex (DIN) ТУ 4264-001-29301297-04;
- Корунд М2 или Корунд М21 ТУ 4217-003-29301297-07;
- Корунд М3 или Корунд М31 ТУ 4217-003-29301297-07;
- Корунд М4 ТУ 4217-003-29301297-07.
Допускается применение любых приборов искрозащиты или источников питания со встроенными барьерами искрозащиты других производителей с соответствующей областью применения и маркировкой взрывозащиты [Exib]IIB, обеспечивающими искробезопасность выходной цепи устройства.
Индикатор ИРД-80С РАСКО-Ех имеет маркировку взрывозащиты «1ЕхibIIВT4X» с уровнем взрывозащиты – «взрывобезопасное электрооборудование», с видом взрывозащиты «искробезопасная электрическая цепь i», с взрывозащитой для электрооборудования подгруппы IIВ, температурный класс Т4, соответствует требованиям ГОСТ Р 52350.0-2005 (МЭК 60079-0:2004), ГОСТ Р 52350.11-2005 (МЭК 60079-11:2006), ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002) и предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно требованиям главы 7.3 ПУЭ (Правила устройства электроустановок), ГОСТ Р 52350.10-2005 (МЭК 60079-10:2002) и других нормативных документов, определяющих применение электрооборудования, предназначенного для эксплуатации в зонах, опасных по воспламенению окружающей его взрывоопасной газовой смеси.
Основные технические характеристики
Диапазон показаний перепада давления от 0 до: 4; 6; 10; 16; 25; 40; 60 кПа на предельно допускаемое рабочее избыточное давление — 1,6; МПа; и от 0 до 100; 160; 250; 400 кПа на предельно допускаемое рабочее избыточное давление – 4 МПа.
Предел допускаемой основной погрешности ± 5 % от диапазона показаний. Предел допускаемой погрешности срабатывания уставки на прямом ходе не более ± 5 % на обратном ходе не более 10 % диапазона показаний.
Гистерезис (нерегулируемый) срабатывания уставки не менее 5 % диапазона показаний.
Диапазон задания порогового значения уставки от 20 до 90 % диапазона показаний.
Номинальное напряжение питания — 24±10 В.
Максимально допустимое напряжение питания — 100 В.
Номинально допустимый входной ток — 0,3 А.
Максимально допустимая мощность коммутируемой нагрузки — 10 Вт
Наименование параметра |
Значение параметра |
Максимальное входное напряжение U, B |
40 |
Максимальный входной ток I, мA |
120 |
Род тока |
постоянный, переменный |
Род нагрузки |
активная |
Максимальная внешняя индуктивность L0, мГн, не более |
2,0 |
Максимальная внешняя емкость С0 , мкФ, не более |
0,5 |
Степень защиты от воздействия окружающей среды — IP55 по ГОСТ 14254-96.
По стойкости к механическим воздействиям индикатор выполнен в виброустойчивом исполнении и соответствует группе N3 по ГОСТ Р 52931-2008.
Масса индикатора не более 0,8 кг.

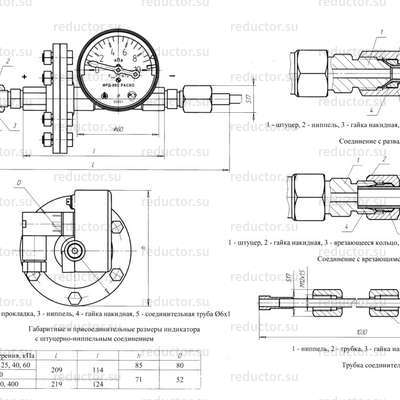

Комплект поставки должен соответствовать указанному в таблице.
Обозначение документа |
Наименование и условное обозначение |
Количество, шт. |
Комплект |
К1 |
К2 |
К3 |
К4 |
К5 |
К6 |
КЗШ*** |
К4Ш*** |
К3ШУ*** |
К4ШУ*** |
ЦТКА.406123.076 |
Индикатор ИРД-80 РАСКО или ИРД-80С РАСКО, или ИРД-80С РАСКО-Ех* |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
ЦТКА.715193.028
|
Штуцер |
2 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
ЦТКА.743561.222 |
Ниппель |
2 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
ЦТКА.754152.391 |
Прокладка |
4 |
2 |
2 |
2 |
— |
— |
— |
— |
— |
— |
ЦТКА.758421.078 |
Гайка накидная |
2 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
ЦТКА.715193.032 |
Штуцер |
— |
2 |
— |
— |
— |
— |
— |
— |
— |
— |
ГОСТ 28941.26-91 |
Гайка накидная 2-6 |
— |
2 |
— |
— |
— |
— |
— |
— |
— |
— |
ГОСТ 28941.27-91 |
Ниппель 2-6 |
— |
2 |
— |
— |
— |
— |
— |
|
|
|
ЦТКА.715193.033 |
Штуцер |
— |
— |
2 |
— |
— |
— |
— |
— |
|
|
-01 |
— |
— |
— |
2 |
— |
— |
— |
— |
|
|
ГОСТ 23353-78 |
Гайка накидная 1-8 |
— |
— |
2 |
— |
— |
— |
2 |
— |
2 |
— |
Гайка накидная 2-6 |
— |
— |
— |
2 |
— |
— |
— |
2 |
— |
2 |
ГОСТ 23354-78 |
Кольцо 1-8 |
— |
— |
2 |
— |
— |
— |
2 |
— |
2 |
— |
Кольцо 3-6 |
— |
— |
— |
2 |
— |
— |
— |
2 |
— |
2 |
ЦТКА.753137.270 |
Штуцер |
— |
— |
— |
— |
— |
— |
1 |
— |
— |
— |
-01 |
— |
— |
— |
— |
— |
— |
— |
1 |
— |
— |
ЦТКА.753137.271 |
Штуцер |
— |
— |
— |
— |
— |
— |
— |
— |
2 |
— |
-01 |
|
— |
— |
— |
— |
— |
— |
— |
— |
— |
2 |
|
**Винт GDS 307 |
1 |
1 |
1 |
1 |
1 |
1 |
— |
— |
— |
— |
|
**Прокладка GDS 307-2 |
1 |
1 |
1 |
1 |
1 |
1 |
— |
— |
— |
— |
|
**Розетка DIN 43650С (GDS 307) |
1 |
1 |
1 |
1 |
1 |
1 |
— |
— |
— |
— |
ЦТКА.406123.076 РЭ |
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
1 |
— |
— |
— |
— |
ЦТКА.406123.076 ПС |
Паспорт |
1 |
1 |
1 |
1 |
1 |
1 |
— |
— |
— |
— |
Примечания
- В комплект К1-К5 входит индикатор с резьбой М12´1,5, в комплект К6 — с резьбой G1/4.
- При поставке индикаторов в один адрес по согласованию с потребителем допускается прикладывать один экземпляр руководства по эксплуатации на три индикатора.
- *Поставляется согласно заказу потребителя.
- **Кроме ИРД-80 РАСКО.
- ***Предназначены для подключения контролируемого объекта к соединительной линии индикатора.
- Трубка соединительная ЦТКА.302656.010 может поставляться согласно заказу потребителя
Оформление заказа
При оформлении заказа необходимо указать:
- Наименование
- Условное обозначение
- Диапазон показаний перепада давления
- Комплект поставки
- Обозначение ТУ
Пример заказа
Индикатор разности давлений ИРД-80 РАСКО с диапазоном показаний перепада давления 10 кПа, с комплектом поставки К1:
- Индикатор ИРД-80 РАСКО -10кПа-К1-ТУ4212-135-00227471-2009»;
— то же, в исполнении с уставкой:
- Индикатор ИРД-80С РАСКО -10кПа-К1-ТУ4212-135-00227471-2009»;
— то же, во взрывозащищённом исполнении:
- Индикатор ИРД-80С РАСКО- Ех -10кПа-К1-ТУ4212-135-00227471-2009»;
