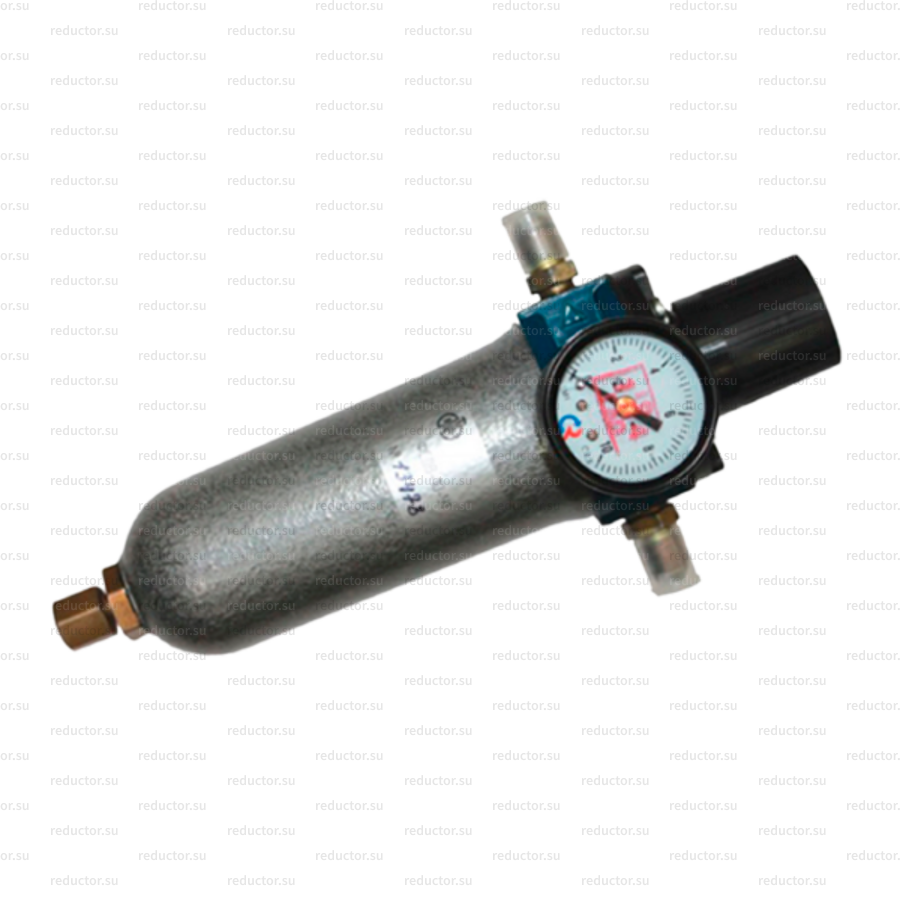

Фильтр-стабилизатор давления воздуха предназначен для окончательной очистки от механических примесей и масла, регулирования и автоматического поддержания давления воздуха питания пневматических приборов и средств автоматизации.
Фильтр имеет коррозионностойкое исполнение ФСДВ-Ор предназначенное для эксплуатации в среде, содержащей до 10 мг/м³ сероводорода или сернистого ангидрида и в аварийных ситуациях (в течении 3-4 часов) — до 100 мг/м³ сероводорода или сернистого ангидрида до 200 мг/м³.
В нашем интернет-магазине вы можете купить фильтры-стабилизаторы давления воздуха ФСДВ по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.
Основные технические характеристики
Классы загрязненности воздуха на входе 3 или 5 по ГОСТ 17433-80.
Классы загрязненности воздуха на выходе 0 или 1 по ГОСТ 17433-80.
Степень очистки воздуха не менее 99,95%.
Давление воздуха на входе:
- ФСДВ-6 - от 0,25 до 0,6 МПа;
- ФСДВ-10 - от 0,6 до 1 МПа.
Диапазон изменения настройки регулируемого давления на выходе:
- ФСДВ-6 - от 0,03 до 0,25 МПа;
- ФСДВ-10 - от 0,03 до 0,6 МПа.
Максимальный расход воздуха на выходе — 8 м³/ч (ФСДВ-6); 15 м³/ч (ФСДВ-10).
Допускаемая величина разности между нижним значением давления на входе и верхним значением давления на выходе должна быть не менее 0,2 МПа.
Допускаемое изменение давления, установленного на выходе, при изменении расхода воздуха на выходе не должно превышать ±0,0135 МПа на каждый 1 м3 /ч изменения расхода.
Допускаемое изменение давления, установленного на выходе, не должно превышать ±0,006 МПа при изменении давления на входе в пределах всего диапазона при температуре 25 °С.
Тип соединения с внешними пневматическими линиями фильтра-стабилизатора давления воздуха по ГОСТ 25165-82: 00-01-1, 00-02-2.
Климатические исполнения:
- У1 — но для работы при температуре от минус 50 до плюс 60 °С и относительной влажности до 95%;
- Т1 — но для работы при температуре от минус 25 до плюс 60 °С и относительной влажности до 100%;
Масса, не более 1,25 кг
