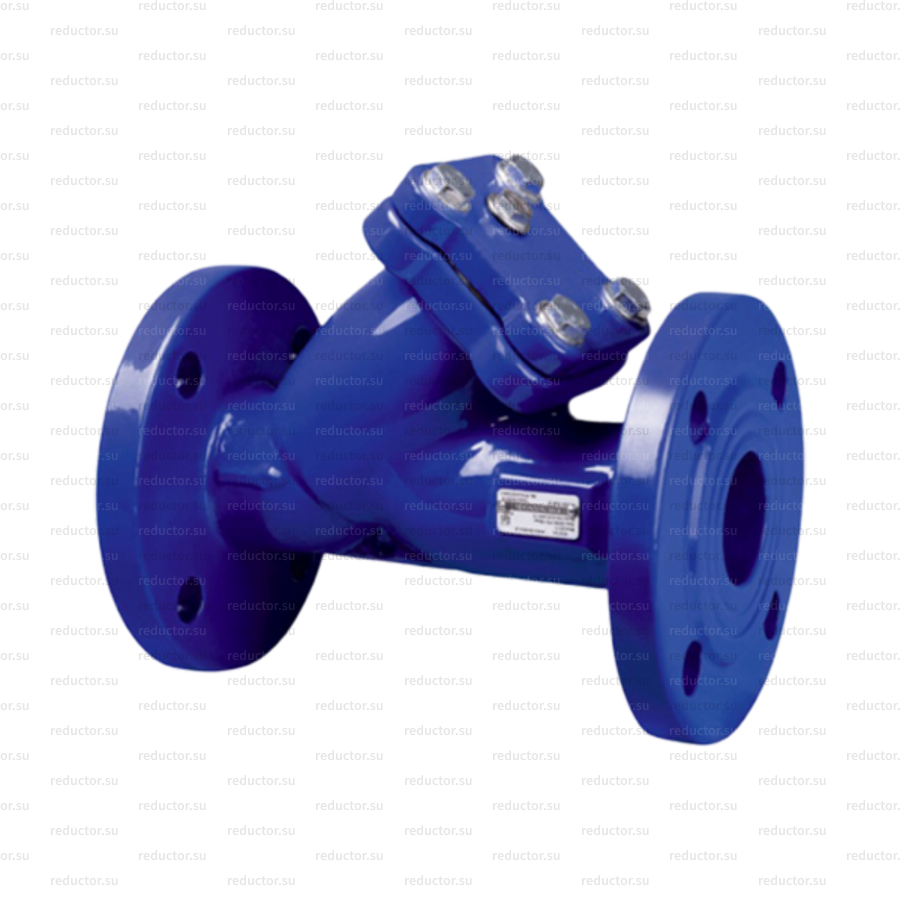

Фильтр Dendor 021Y
Есть в наличии
0
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Условный проход (номинальный диаметр) DN (Ду)
Условное (номинальное) давление PN (Ру)

Фильтр Dendor 021Y – это установка, очищающая воду и другие среды от загрязнений, примесей тяжелых металлов, ржавчины, хлора, вредных микроорганизмов. Фильтр имеет различные степени очистки.

Фильтр Dendor 021Y состоит из одной или нескольких сеток с мелкими ячейками, может дополняться различными мембранами, модулями для обработки ультафиолетом, умягчителями воды.

В нашем интернет-магазине вы можете купить фильтр Dendor 021Y по выгодной цене. Оформить заказ можно онлайн или по телефонам:

Комплект поставки: фильтр Dendor 021Y, технический паспорт.

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Производитель
Dendor
Серия
021Y
Материал корпуса
Чугун
Способ крепления
Фланцевый
Рабочая среда
Вода в системах холодного и горячего водоснабжения, отопления, питьевая вода, морская вода, воздух, гликольные смеси, слабоагрессивные среды, пар
Класс герметичности
А
Температура рабочей среды
от -25 °C до +150 °C
Условное (номинальное) давление PN (Ру)
PN16
Условный проход (номинальный диаметр) DN (Ду)
DN32
Условный проход (номинальный диаметр) DN (Ду)
DN40
Условный проход (номинальный диаметр) DN (Ду)
DN50
Условный проход (номинальный диаметр) DN (Ду)
DN65
Условный проход (номинальный диаметр) DN (Ду)
DN80
Условный проход (номинальный диаметр) DN (Ду)
DN100
Условный проход (номинальный диаметр) DN (Ду)
DN125
Условный проход (номинальный диаметр) DN (Ду)
DN150
Условный проход (номинальный диаметр) DN (Ду)
DN200
Условный проход (номинальный диаметр) DN (Ду)
DN250
Условный проход (номинальный диаметр) DN (Ду)
DN300
Условный проход (номинальный диаметр) DN (Ду)
DN350
Условный проход (номинальный диаметр) DN (Ду)
DN400
Габаритные и присоединительные размеры

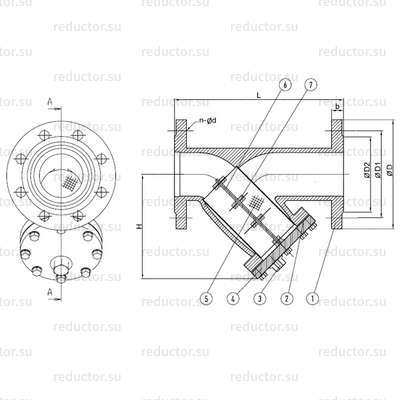

Фильтр магнитно-механический фланцевый (чертеж)
Описание
DNLHØDØD1ØD2bn-ØdРазмер ячейки сетки, ммРазмер проволоки, ммВес, кг
321809014010074184-180,860,4065,1
4020012615011084164-180,860,4576,0
5023015416512599164-181,130,4578,7
6529018418514511817.54-181,130,45712,0
80310208200160132198-181,130,45717,1
100350240220180156228-181,220,58427,3
125400280250210184238-181,220,58437,0
150480325285240211238-222,030,7152,0
200600400340295268258-222,030,7193,0
2507304854053553192512-221,910,89130,0
3008505654604103702912-261,910,89187,0
3509806405204704293016-271,910,89227,7
40011007005805254803516-301,910,89415,0

Описание

Фильтр Dendor 021Y сетчатый с магнитной вставкой – это часть конструкции трубопроводов, предназначенная для улавливания твердых примесей, в числе которых находятся и ферромагнетики. Среда проходит через сетку фильтра, производится грубая очистка. Фильтр может использоваться как с теплой, так и с холодной водой, а также с агрессивными средами. Он имеет форму буквы Y - канал с фильтром расположен под тупым углом к потоку жидкости в проточном канале. Фильтр располагается в канале с заглушкой, там же ставится магнит. Ферромагнетики улавливаются за счет специальных элементов, расположенных на держателе.

Фильтр Dendor 021Y применяется с такими средами, как вода в системах холодного и горячего водоснабжения, отопления, питьевая вода, морская вода, воздух, гликольные смеси, слабоагрессивные среды, пар.

Фильтр Dendor 021Y выполнен из чугуна. Имеет небольшую стоимость, легко ремонтируется.

Фланец фильтра Dendor 021Y представляет собой пластину с отверстиями для крепления, расположенными по ее диаметру. Чаще всего используются круглые фланцы, однако, бывают квадратные или треугольные. Преимущество фланцевого крепления в его прочности, недостатки: высокий расход материала, сложность изготовления, возможность деформации.

Конструкция и материалы

 КонструкцияМатериалМаркировка
1КорпусЧугун с термообработанным эпоксидным покрытиемGGG40
2Уплотнение крышкиМеталлографит-
3Сливная пробкаУглеродистая сталь-
4КрышкаЧугунGGG40
5СеткаНержавеющая стальSS304
6СтерженьНержавеющая стальSS304
7ВставкиМагнит-
