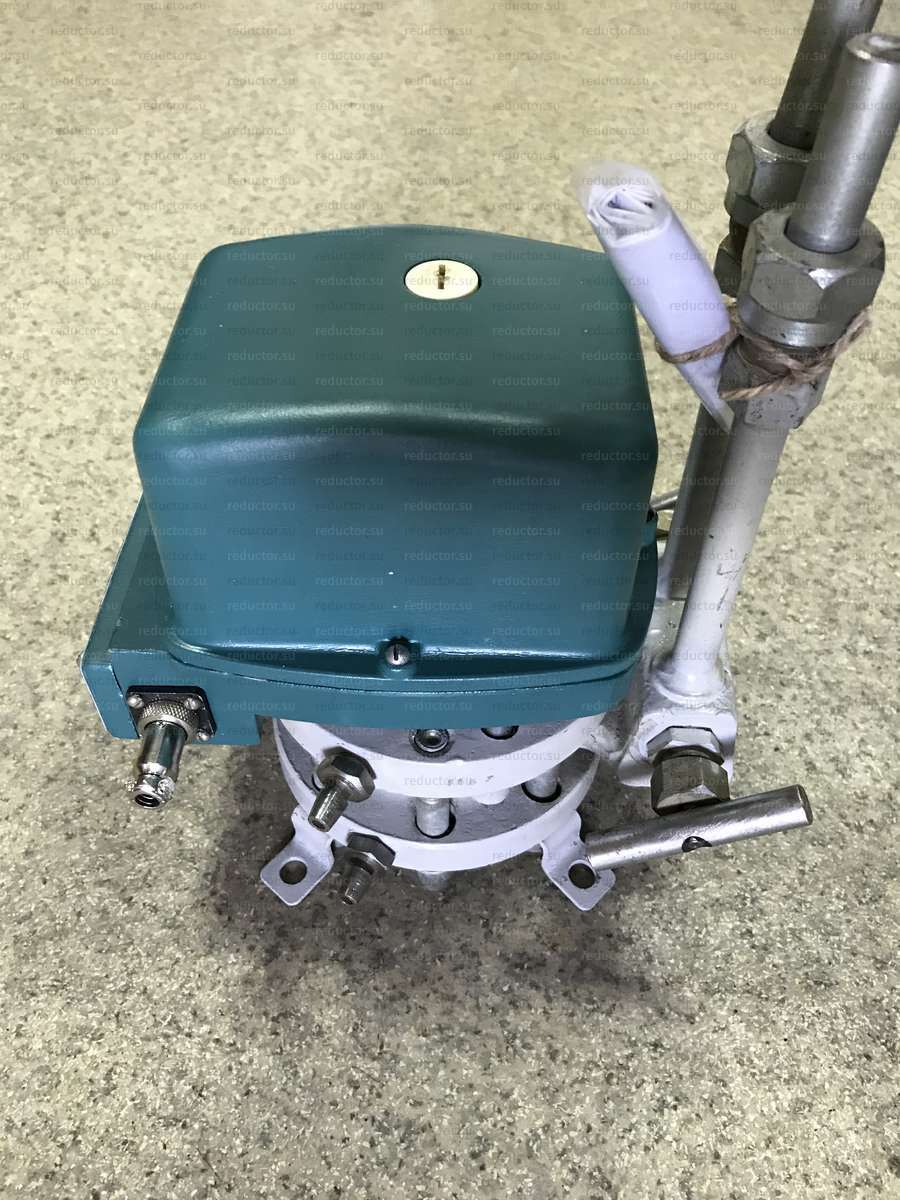

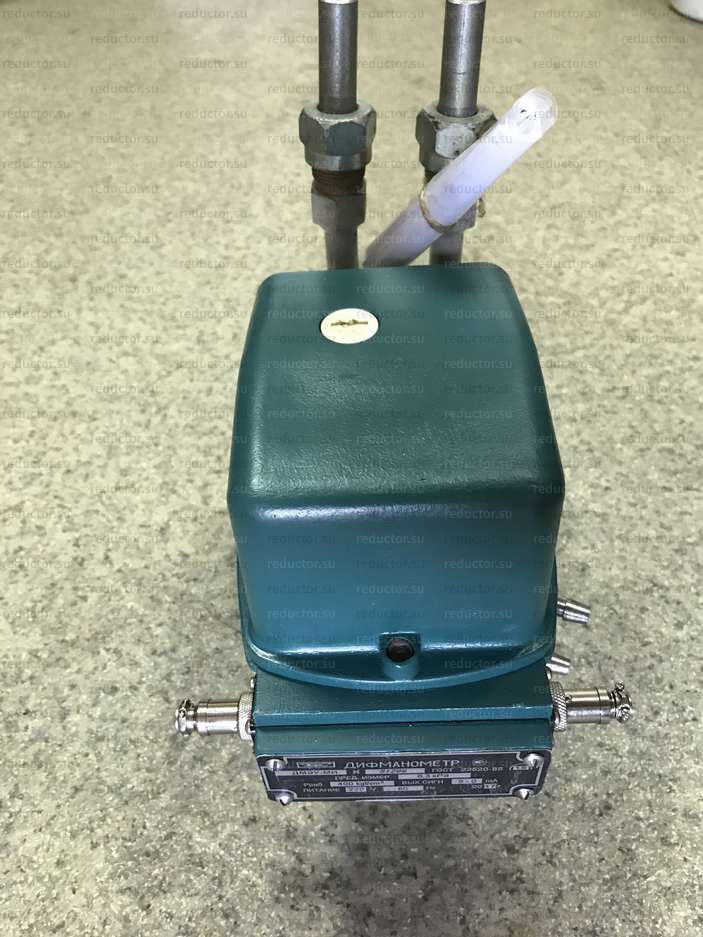

Дифманометр ДМЭУ-МИ 6,3kPa 400kgf/cm2
Есть в наличии
24 500
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
24500
Габаритные и присоединительные размеры
Описание

Назначение и область применения

Малогабаритные измерительные преобразователи с компенсацией магнитных потоков МПЭ-МИ, МПЭ-МИ-К (манометры), ДМЭ-МИ, ДМЭ-МИ-К (дифманометры-перепадомеры), ДМЭУ-МИ (дифманометры-уровнемеры), ДМЭР-МИ, ДМЭР-МИ-К (дифманометры-расходомеры) предназначены для измерения избыточного давления, разности давления, уровня и расхода и непрерывного преобразования измеряемого параметра в унифицированный токовый выходной сигнал. Преобразователи могут применяться в комплекте со вторичными приборами и другими устройствами автоматики и контроля в системах управления работающими от стандартного входного сигнала 0-5 или 4-20 мА.

По устойчивости к климатическим воздействиям имеют исполнения:

  • В, категорию размещения 4,1 по ГОСТ 15150-69, но для работы при температуре от 15 °С до 35 °С (основной вариант);
  • УХЛ, категорию размещения 4.2 и исполнение Т, категории размещения 2,3 по ГОСТ 15150-69, но для работы от плюс 5 °С до плюс 60 °С;
  • УХЛ, категорию размещения 4.2 по ГОСТ 15150-69, но для работы при температуре от минус 30 °С или минус 50 °С до плюс 60 °С по обоснованному требованию потребителя.

Описание

Принцип действия преобразователей заключается в следующем:

  • Измеряемый параметр преобразуется чувствительным элементом в пропорциональное перемещение постоянного магнита, который создает управляющее воздействие в виде магнитного потока и вызывает изменение намагниченности сердечников.

    При этом возникает сигнал рассогласования, который управляет выходным сигналом усилителя. Усиленный сигнал поступает в линию дистанционной передачи и одновременно в обмотку обратной связи, которая создает магнитный поток, компенсирующий воздействие управляющего магнитного потока.

Преобразователи состоят из следующих узлов:

  • измерительного блока,
  • магнитомодуляционного преобразователя и усилительного устройства, который состоит из платы и блока питания.

Конструктивно преобразователи отличаются конструкцией чувствительного элемента измерительного блока, где чувствительным элементом служат в преобразователях ДМЭ-МИ, ДМЭУ-МИ, ДМЭ-МИ-К, ДМЭР-МИ, ДМЭР-МИ-К — мембрана; в преобразователях МПЭ-МИ — пружина.

Основные технические характеристики

Предел допускаемой основной погрешности преобразователей, % — ±0,6; ±1; +1,5.

Примечание: Преобразователи с пределом допускаемой погрешности +0,6% поставляются только в обоснованных случаях по согласованию с предприятием-изготовителем, если объем их выпуска не превышает 10% от общего выпуска преобразователей, т.к. они требуют селективной сборки узлов и деталей и длительной технологической проработки.

Предельно допускаемое рабочее избыточное давление, МПа:

  • дифманометры ДМЭ-МИ, ДМЭУ-МИ — 2,5; 10; 16; 25; 32; 40;
  • дифманометры ДМЭ-МИ-К, ДМЭР-МИ-К — 1.

Верхние пределы измерения избыточного давления:

  • манометры МПЭ-МИ — 100; 160; 250; 400; 600 кПа; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60 МПа;
  • манометры МПЭ-МИ-К — 100; 160; 250; 400; 600 кПа; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16 МПа.

Верхние пределы измерений разности давления:

  • дифманометры ДМЭ-МИ, ДМЭ-МИ-К — 4,0; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630 кПа; 1,0; 1,6 МПа.

Верхние пределы измерений расхода по перепаду:

  • дифманометры ДМЭР-МИ-К, ДМЭР-МИ — 4,0; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630 кПа.

Верхние пределы измерений уровня по перепаду:

  • дифманометры ДМЭУ-МИ — 4,0; 6,3; 10; 16; 25; 40; 63; 100; 160; 250 кПа.

Примечание: По требованию заказчика допускается поставлять преобразователи в единицах измерения «кгс/м2», «кгс/см2».

Напряжение питания — 220±22 В или 240±24 В от сети переменного тока.

Частота питания переменного тока — (50±1)Гц или (60±1)Гц.

Влажность окружающего воздуха:

  • для исполнения В 4.1, УХЛ 4.2 — (95±3)% при 35°С и более низких температурах без конденсации влаги;
  • для исполнения Т2, 3 — 100% при 35°С и более низких температурах с конденсацией влаги.

Полный срок службы преобразователей — 12 лет.

Средняя наработка на отказ 1*105ч.

Масса, кг, не более:

  • манометры МПЭ-МИ, МПЭ-МИ-К — 4,0;
  • дифманометры ДМЭ-МИ, ДМЭУ-МИ, ДМЭР-МИ, ДМЭ-МИ-К, ДМЭР-МИ-К — 10,5.

Габаритные размеры:

  • дифманометры ДМЭ-МИ, ДМЭ-МИ-К, ДМЭР-М, ДМЭР-МИ-К, ДМЭР-МИ, ДМЭУ-МИ — 160х230х282;
  • манометры МПЭ-МИ, МПЭ-МИ-К — 160х225х266.
