Барьер искрозащиты предназначен для обеспечения искробезопасности цепей электропневмопреобразователей ЭП-Ех и электропневмопозиционеров ЭПП-Ех, находящихся во взрывоопасной зоне.
Пассивный барьер искрозащиты имеет уровень взрывозащиты «особовзрывобезопасный» с видом взрывозащиты «искробезопасная электрическая цепь» и маркировку взрывозащиты «[Ехiа]IIС».
БИП-1 предназначен для установки только вне взрывоопасных помещений.
В нашем интернет-магазине вы можете купить барьеры искрозащиты пассивные БИП-1 по выгодной цене. Оформить заказ можно онлайн или по телефонам.
Основные технические характеристики
Параметры источников питания вторичных приборов, подключаемых с искробезопасной стороны барьера искрозащиты (клеммы 3-4):
- напряжение сети переменного тока 220 В;
- частота сети переменного тока 50 Гц.
Параметры линии связи между барьером искрозащиты и ЭП-Ех, ЭПП-Ех:
- длина не более 1000 м;
- сопротивление не менее 25 Ом;
- индуктивность не более 1·10-3 Гн;
- емкость не более 0,25·10-6 Ф.
Номинальный ток вставки плавкой 20·10-3 А.
Ток утечки между входными (выходными) и заземляющими клеммами барьера искрозащиты:
- при напряжении 3,5 В — не более 60·10-6А;
- при напряжении 4 В — не более 170·10-6 А.
Допустимый ток короткого замыкания между клеммами 3-4 барьера искрозащиты — 110·10-3 А.
Напряжение срабатывания барьера не превышает 6,5 В.
Климатическое исполнение Т2, но для работы при температуре от минус 50 до плюс 50 °С и относительной влажности до 100% при температуре 35 °С.
Масса, не более 0,07 кг.

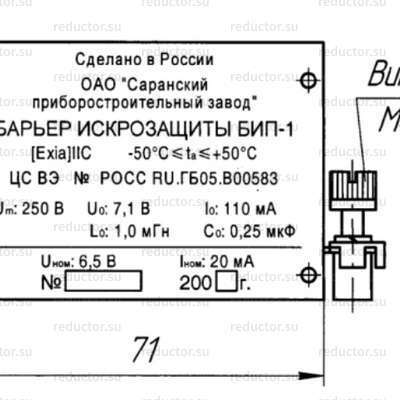

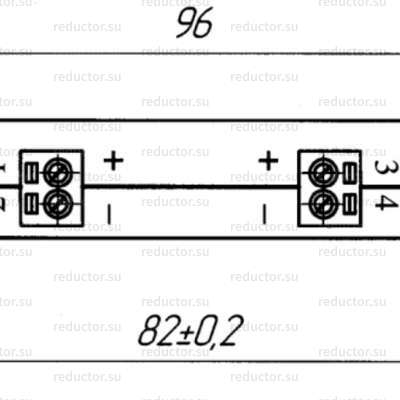

Габаритные и присоединительные размеры — 96х51х19 мм.
Обозначение клемм
- 1-2 — с искроопасной стороны;
- 3-4 — с искробезопасной стороны;
- 5-6 — заземление.
Оформление заказа
При заказе необходимо указать:
- Наименование;
- Условное обозначение;
- Обозначение ТУ.
Пример заказа
Барьер искрозащиты пассивный БИП-1:
- «Барьер искрозащиты пассивный БИП-1 Т2 ТУ 311-00227471.062-98».
