Клапан питания котлов КРП-50М

Клапан питания котлов КРП-50М
Цена: скоро появится
 Есть в наличии
Узнать цену сейчас!

Клапан питания котлов КРП-50М предназначен для автоматического питания и поддержания заданного уровня воды в верхнем барабане котла малой производительности, а также в других аналогичных системах.

В нашем интернет-магазине вы можете купить клапан питания котлов КРП-50М по выгодной цене. Оформить заказ можно онлайн или по телефону в Новосибирске:

  • 8 (383) 367-04-02 Заказать обратный звонок

Комплект поставки:

  • клапан питания котлов КРП-50М;
  • технический паспорт.

При доставке партии клапанов в один адрес допускается наличие одного паспорта на всю партию.

Чертежи

Назначение

Клапан питания котлов КРП-50М (в дальнейшем клапан) предназначен для втоматического питания и поддержания заданного уровня воды в верх-нем барабане котла малой производительности, а также в других аналогич-ных системах.

Пример записи обозначения клапана диаметром условного прохода Ду 50 мм с условным давлением 1,6 МПа при его заказе:

Для исполнения УХЛ 4

  • клапан КРП-50М-50-1,6 ТУ 25-02.160435-85

Для исполнения О 4

  • клапан КРП-50М-50-1.6 О4 ТУ 25-02.160435-85

Пример записи обозначения клапана диаметром условного прохода Ду 50 мм с условным давлением 2,5 МПа при его заказе:

  • клапан КРП-50М-50-2.5 ТУ 25-02.160435-85

Технические характеристики

Регулируемая среда – неагрессивная к материалам, из которых изготовлен клапан.

Условное давление, МПа 1,6; 2,5
Температура регулируемой среды, ºС до 180
Температура окружающей среды, ºС от 5 до 50
Ход затвора, регулируемый, мм до 17±0,5
Относительная протечка клапана, % от Кvу 0,4
Полный срок службы, не менее, лет 8

Диаметр условного прохода, условная пропускная способность, пропускная способность при перепаде давления 0,16 МПа (1,6 кгс/см²), масса, габаритные размеры приведены в таблице

Диаметр условного прохода, Ду, мм Пропускная способность при перепаде давления 1,6 кгс/см², м³/ч Условная пропускная способ-ность, м³/ч Размеры, в мм Масса, кг
Н А D L
50 30 ± 20 % 25 ± 10 % 314 426 105 90 8,5
80 72 ± 20 % 60 ± 10 % 344 439 133 110 10,5

Устройство и принцип работы

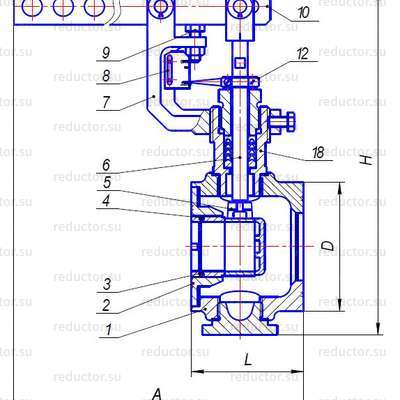

Клапан состоит из корпуса, узла затвора, сальникового узла и механизма управления.

Узел затвора, помещенный в корпус 1, состоит из гильзы 2, сед-ла 3, уплотненного кольца 4 и затвора 5 - для Ду 50, из гильзы 2, седла 13, резьбового кольца 14, штока 16, гайки 17 и затвора 5 - для Ду 80, соединенного через шток 6 с механизмом управления.

Механизм управления состоит из рычага 10, установленного в пазе кронштейна 7, соединенного со штоком 6, болта 9, фиксирующего крайние положение рычага.

Положение затвора указывает стрелка 12 по шкале 8. На шкалу нанесены риски, указывающие крайние положения «Откр.», «Закр.» и промежуточное, указывающее ход, обеспечивающий условную пропускную способность для соответствующего Ду.

Рычаг 10 для соединения с исполнительным механизмом имеет на свободном конце ряд отверстий, которые позволяют изменять длину плеча нагрузки, действующей на рычаг. Наибольший крутящий момент для поворота рычага на валу исполнительного механизма не более 10 кгм.

Сальниковый узел 18 обеспечивает герметичность вывода штока при его свободном движении.

Принцип действия клапана основан на изменении площади сечения проходного отверстия, соответственно, и расхода воды, поступающей через клапан в котел, в зависимости от перемещения затвора.

При снижении уровня воды в барабане котла исполнительный механизм передает импульс на рычаг. Рычаг поворачивается на валике и передает движение через шток затвору.

Подготовка изделия к работе

Установить на клапан рычаг. Убедиться в легкости перемещения подвижных частей клапана.

Отрегулировать ход затвора с помощью болта 9. Внутренние поверхности затвора и седла должны быть заподлицо.

Клапан установить в вертикальном положении на горизонтальном участке трубопровода, удобном для обслуживания и осмотра. При установке клапана отклонение от вертикального положения должно быть не более 5º.

Клапан следует устанавливать в систему питания так, чтобы направление стрелки на корпусе соответствовало направлению потока воды.

Клапан имеет бесфланцевый корпус. Крепление его на трубопро-воде осуществляется посредством фланцев 1 и шпилек 2.

Размеры монтажных фланцев по ГОСТ 12820-80 и шпилек по ГОСТ 22042-76.

Техническое обслуживание

Периодические осмотры проводятся ежесменно с целью выявления нарушений герметичности уплотнений, стабильности регулируемого пара-метра.

Профилактические проверки движущихся частей проводятся не ре-же одного раза в два – три месяца. Затвор должен двигаться плавно, без рывков не менее, чем на три четверти хода.

Планово-предупредительные ревизии узлов и деталей проводятся один раз в год при полной разборке клапана с целью проверки состояния соприкасающихся поверхностей затвора, седла, гильзы, штока, уплотнительных колец.

Обнаруженные неисправности следует устранить, изношенные де-тали отремонтировать или заменить.

При сборке узла затвора следует вращением седла 3 - для Ду 50; уплотнительного кольца 14, седла 3 - для Ду 80 обеспечить наименьший зазор между затвором и седлом так, чтобы ход затвора оставался легким и плавным при перемещении вручную. Уплотняющие прокладки перед установкой должны быть прографичены.

Правила хранения и транспортирования.

Транспортировать упакованные клапаны можно любым видом транспорта (крытым).

Условия транспортирования по группе 5, хранения по группе 1 ГОСТ 15150-69.
